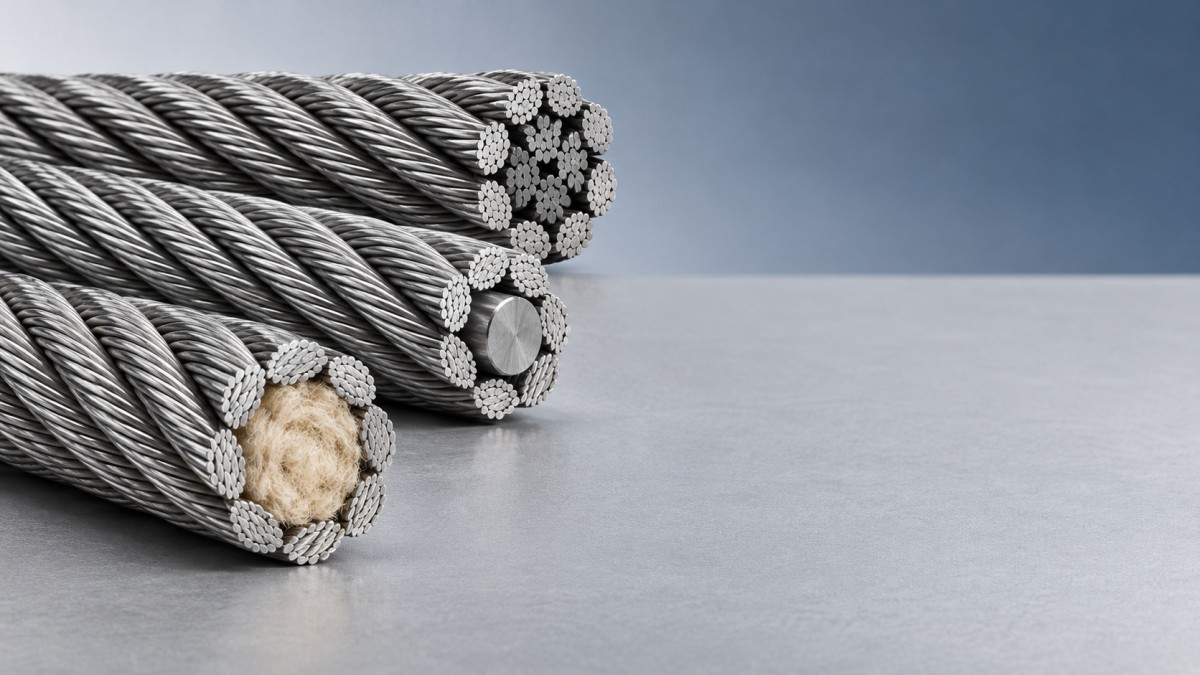

Сердечник стального каната поддерживает наружные пряди и помогает канату сохранять форму под нагрузкой. Волоконные сердечники (FC), как правило, обеспечивают большую гибкость, тогда как стальные сердечники обеспечивают более надежную опору при сдавливании и лучше выдерживают нагрев. Сердечник из пряди (WSC) состоит из одной стальной пряди; независимый сердечник из стального каната (IWRC) представляет собой отдельный канат меньшего диаметра.

Эти различия имеют значение, когда канат проходит через блоки, наматывается на барабаны или длительно находится под натяжением. Однако одного типа сердечника недостаточно, чтобы определить пригодность каната. Два каната одинакового диаметра и с одинаковым обозначением сердечника могут различаться разрывным усилием, поведением при изгибе и эксплуатационными пределами из-за различий в общей конструкции.

Что на самом деле обозначают FC, WSC и IWRC

Сердечник находится внутри окружающих его прядей. Он обеспечивает внутреннюю опору, когда эти пряди подвергаются натяжению, изгибу и боковому давлению. Стальные сердечники также добавляют металлическое сечение, которое принимает на себя часть растягивающей нагрузки.

FC означает волоконный сердечник. Он может состоять из натуральных или синтетических волокон. Сердечник образует относительно податливую центральную часть и, в зависимости от материала и подготовки, может удерживать смазку. Натуральные и синтетические волоконные сердечники нельзя считать взаимозаменяемыми: их реакция на влагу, поведение при сжатии и температурные пределы различаются.

WSC означает сердечник из стальной пряди. В центре находится одна прядь из стальных проволок. Например, в типичной конструкции 7×7 шесть наружных прядей окружают седьмую, центральную прядь. WSC часто встречается в канатах малого диаметра, где полезна компактная металлическая конструкция.

IWRC означает независимый сердечник из стального каната. Сам сердечник представляет собой канат, состоящий из нескольких прядей. Такая конструкция образует металлическую опору под наружными прядями. IWRC широко применяется там, где значительные нагрузки, давление на барабан или требования к стабильности размеров делают волоконный сердечник непригодным.

Различие между WSC и IWRC определяется их конструкцией. Оба типа имеют стальной сердечник, однако одиночная прядь и полноценный внутренний канат по-разному ведут себя при изгибе и контактном взаимодействии. Их характеристики необходимо оценивать в составе готовой конструкции каната.

Разрывное усилие и рабочая нагрузка — это разные проверки

При прочих сопоставимых характеристиках стальной сердечник обычно увеличивает количество металла, воспринимающего нагрузку, и может обеспечивать более высокое минимальное разрывное усилие, чем волоконный сердечник. Он также поддерживает наружные пряди при увеличении натяжения. Универсального значения прироста прочности, применимого ко всем заменам FC на IWRC, не существует.

Для корректного сравнения необходимо использовать одинаковые номинальный диаметр, конструкцию каната, класс прочности и применимую спецификацию. Сравнение каната FC с одной схемой наружных прядей и каната IWRC с другой не позволяет определить влияние сердечника.

Минимальное разрывное усилие — это не допустимая рабочая нагрузка. Рабочая нагрузка также зависит от требуемого коэффициента запаса прочности, концевых креплений, схемы нагружения и требований к оборудованию. Для стропов на допустимую нагрузку дополнительно влияют схема строповки и угол между ветвями. Более высокий класс прочности проволоки сам по себе не определяет грузоподъемность готового изделия.

Поэтому переход на IWRC должен сопровождаться проверкой совместимости. Масса каната, жесткость, пригодность концевых креплений и поведение в существующих канавках могут измениться, даже если номинальный диаметр останется прежним.

Гибкость не означает автоматически более длительный срок службы при усталости

Волоконный сердечник может облегчить изгиб и работу с канатом, что полезно там, где важна податливость. Однако гибкость при обращении с канатом и сопротивление усталости при многократном изгибе — разные характеристики.

При прохождении через блок проволоки каната многократно изгибаются и выпрямляются. На возникающую усталость влияют диаметр проволок, конструкция прядей, смазка, натяжение каната и диаметр блока. Канат с большим количеством более тонких проволок обычно гнется легче, чем сопоставимый канат с меньшим количеством более толстых проволок, хотя требования к стойкости против истирания и сдавливания могут диктовать иную конструкцию.

Соотношение диаметров блока и каната, обычно обозначаемое как D/d, остается обязательным параметром проверки. Замена сердечника не компенсирует неподходящий диаметр блока, изношенные канавки, плохую соосность или сильный обратный изгиб. Стальной канат, рассчитанный на интенсивную работу в движении, может прослужить дольше более податливого каната, если его конструкция в целом соответствует условиям эксплуатации.

Аналогично, IWRC сам по себе не делает канат малокрутящимся. Характеристики вращения зависят от направления свивки и конструкции каната в целом. Для подвешенных грузов и подъема на большую высоту требуется отдельно оценивать крутящий момент и склонность к вращению.

Давление на барабане и нагрев могут исключить иначе подходящий сердечник

При многослойной намотке верхние слои каната давят на нижние. В местах пересечения возникают сосредоточенные контактные нагрузки. При недостаточной внутренней опоре канат может сплющиваться, пряди — смещаться, а местные повреждения — быстро развиваться.

В таких условиях часто предпочитают IWRC, поскольку он обеспечивает более жесткую внутреннюю опору. Тем не менее необходимы подходящая геометрия барабана, контролируемая намотка и надлежащее монтажное натяжение. Замена FC на IWRC не устранит повреждения, вызванные неправильной намоткой или неподходящим профилем канавки.

Нагрев устанавливает другие ограничения при выборе. Волоконный сердечник в зависимости от материала может размягчаться, высыхать или иным образом разрушаться, снижая опору под наружными прядями. Стальные сердечники не подвержены этому конкретному механизму, но для стальных проволок, смазки, покрытий и концевых креплений также существуют температурные пределы. При выборе следует учитывать фактическое тепловое воздействие на канат, включая локальный нагрев и его продолжительность.

В морской среде и при воздействии влаги столь же важно учитывать защиту от коррозии. Натуральные волокна могут удерживать влагу, а синтетические обладают другими характеристиками влагопоглощения. В стальных сердечниках возможна внутренняя коррозия, которую трудно обнаружить снаружи. Оцинковку, подходящую смазку, дренаж и возможность проведения осмотра следует рассматривать в комплексе; одно только обозначение сердечника не определяет коррозионную стойкость.

Центральная проволока — не то же самое, что сердечник из пряди

Малогабаритные изделия наглядно демонстрируют важную терминологическую особенность. Конструкция 1×7 состоит из одной центральной проволоки, окруженной шестью проволоками. Это одна прядь, поэтому ее центральную проволоку нельзя классифицировать как WSC или IWRC. Прядь становится сердечником WSC, когда выполняет роль центра более крупного каната.

Изделие Shandong Faster Technology Co., Ltd. — оцинкованный стальной канат 1x7 диаметром 0.6-3.0mm для подвешивания и тяги проводов — наглядно иллюстрирует это различие. Указанные конструкция и оцинкованное покрытие подходят для таких применений, как легкий подвес, несущие тросы и оттяжки для крепления конструкций, при условии соблюдения требований к нагрузке и конструкции концевых креплений.

Такую конструкцию не следует считать равноценной заменой гибкому канату, работающему в движении, лишь потому, что оба изделия содержат стальные проволоки. При многократном перемещении через шкивы малого диаметра необходимо оценить усталость при изгибе и конструкцию троса в целом. Цинковое покрытие обеспечивает защиту от коррозии, но само по себе не подтверждает пригодность изделия для подъема грузов или постоянного изгиба.

Какие сведения включить в спецификацию перед выбором сердечника

Начните с требований оборудования к канату и условий эксплуатации, оказывающих наибольшее влияние. Давление при многослойной намотке указывает на необходимость более надежной внутренней опоры. При многократном изгибе ключевое значение имеют конструкция прядей и геометрия блоков. Нагрев может исключить применение некоторых волоконных материалов. В лифтовых тяговых системах выбор также определяется взаимодействием с канавками и требованиями к канатной системе.

Полезная закупочная спецификация должна включать:

• Полную конструкцию: расположение прядей, тип сердечника, тип свивки и направление свивки.
• Механические требования: номинальный диаметр, допуск, класс прочности каната, минимальное разрывное усилие и допустимые пределы удлинения, если применимо.
• Условия эксплуатации: диапазон нагрузок, цикличность, геометрия блоков и барабанов, число слоев намотки, температура и воздействие коррозионной среды.
• Параметры сборки: концевые крепления, совместимость с фитингами и требования к грузоподъемности.
• Документы о приемке: применимый стандарт и его редакция, записи об инспекциях и прослеживаемость поставленной партии.

При сравнении технических паспортов, составленных по стандартам, обеспечьте соответствие конструкции, класса прочности и основы представления данных. Общая отметка о сертификации не заменяет механическую спецификацию конкретного каната.

При замене зафиксируйте характер износа существующего каната. Сплющивание указывает на возможную проблему с опорой или намоткой; обрывы из-за многократного изгиба требуют проверки конструкции и блоков; внутренняя коррозия указывает на необходимость пересмотра защиты и технического обслуживания. Используйте эти данные вместе с требованиями оборудования, чтобы выбрать сердечник и канат в целом.
