Подтверждение того, что сердечник стального каната 16 мм совместим с указанной конструкцией каната, — это не формальная работа с документами. Для инспекторов по качеству и менеджеров по безопасности это практическая гарантия защиты от каната, который при приемке выглядит правильным, но ведет себя неправильно под нагрузкой. Неподходящий сердечник может изменить диаметр каната, гибкость, стойкость к раздавливанию, удержание смазки и срок службы — иногда еще до того, как канат попадет на площадку для подъема грузов.

Первое, что необходимо установить, просто, но часто понимается неверно: «16 мм» обычно означает номинальный готовый диаметр каната, а не обязательно диаметр сердечника. Размеры и тип сердечника должны соответствовать выбранной конструкции прядей, свивке, маркам проволоки и предполагаемым условиям эксплуатации. Канат 16 мм с волокнистым сердечником не является взаимозаменяемым с изделием 16 мм с независимым проволочным сердечником (IWRC), даже если оба имеют одинаковую маркировку номинального диаметра.

Начните с полного обозначения каната

Правильная инспекция начинается со спецификации на закупку, заводского сертификата или бирки каната. Не оценивайте сердечник изолированно. Проверьте полное обозначение, которое может включать такие элементы, как:

• Номинальный диаметр каната: 16 мм
• Конструкция, например 6×19, 6×36, 8×19 или другая указанная схема
• Тип сердечника: волокнистый сердечник (FC), стальной сердечник (WSC) или независимый проволочный сердечник (IWRC)
• Направление и тип свивки
• Отделка проволоки, включая светлую, оцинкованную, нержавеющую сталь или варианты с пластиковым покрытием
• Класс прочности, минимальное разрывное усилие и применимый стандарт

Например, канат 16 мм 6×36 IWRC обычно имеет другую внутреннюю геометрию, чем канат 16 мм 6×19 FC. Первый обычно выбирают там, где требуется повышенная стойкость к раздавливанию, более высокая прочность или эффективность при многослойной навивке. Второй может обеспечивать большую гибкость в применениях, где усталость при изгибе является основной проблемой. Ни один из них не является «лучше» без учета рабочего цикла, устройства барабана, диаметра шкива, характера нагрузки и воздействия окружающей среды.

Что на самом деле делает сердечник внутри каната 16 мм

Сердечник поддерживает наружные пряди и помогает канату сохранять круглую форму. Он также влияет на распределение контактного давления, когда канат изгибается на шкивах или наматывается на барабан. Если сердечник слишком мал, наружные пряди могут потерять надлежащую опору, что приводит к деформации, сплющиванию или ускоренному износу. Если он слишком велик или плохо согласован с процессом свивки, канат может стать чрезмерно жестким, неравномерным или трудным для правильного уплотнения.

Волокнистые сердечники, натуральные или синтетические, могут обеспечивать гибкость и удерживать смазку. Однако по сравнению со стальным сердечником они более уязвимы к сжатию, ухудшению свойств из-за влаги и условиям повышенной температуры. IWRC сам по себе представляет собой небольшой проволочный канат, который более жестко поддерживает наружные пряди. Он обычно указывается для тяжелых условий подъема, горнодобывающих, морских и подъемных применений, но его все равно следует подбирать в соответствии с требуемой конструкцией, а не выбирать только потому, что он изготовлен из стали.

Для команд контроля качества ключевой вопрос заключается не в том, «есть ли сердечник?», а в том, «обеспечивает ли этот сердечник правильную готовую конструкцию, диаметр, механические характеристики и эксплуатационные свойства?»

Практическая последовательность подтверждения при входном контроле

Начните с проверки документов до вскрытия бухт или отрезания образцов. Сопоставьте сертификат поставщика со строкой заказа, включая конструкцию каната, номинальный диаметр, отделку, класс и обозначение сердечника. Если в сертификате указано только «стальной сердечник», без уточнения WSC или IWRC в случаях, когда это различие важно, запросите разъяснение. Расплывчатая терминология может скрывать несоответствие.

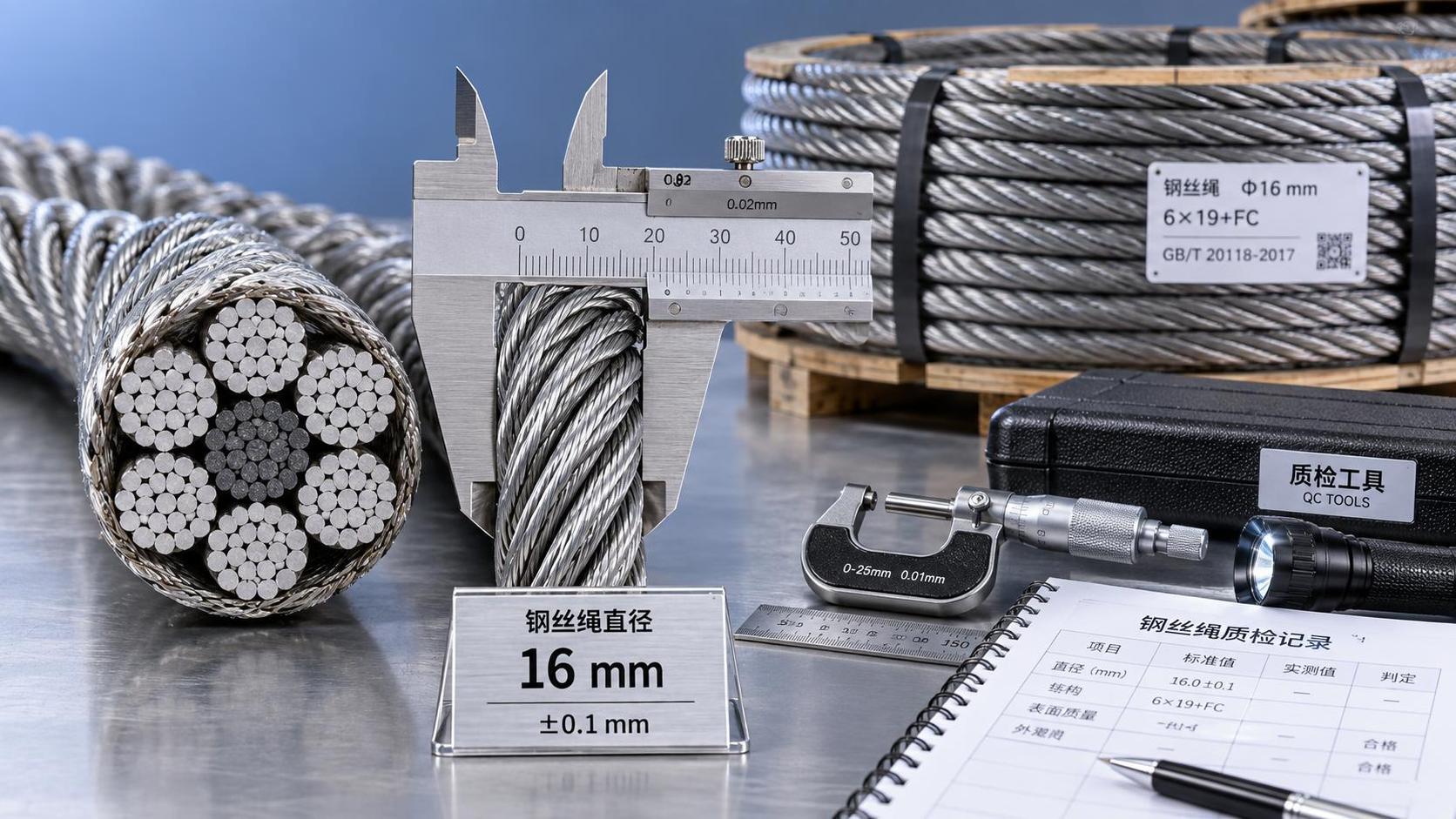

Затем измерьте готовый диаметр каната с помощью подходящего штангенциркуля для канатов. Измерения следует выполнять в нескольких точках прямого ненагруженного участка, избегая явно деформированных зон и снимая показания по гребням противоположных прядей, а не в углублениях между ними. Сравните зафиксированные значения с допуском, указанным в применимом стандарте на продукцию, договорной спецификации или утвержденных данных производителя. Не применяйте общий допуск, взятый из другой конструкции каната или стандарта.

Затем визуально осмотрите канат на наличие признаков того, что сердечник и наружные пряди не работают как единое целое. Предупреждающие признаки включают:

• Неравномерное расстояние между прядями или выраженные зазоры между ними
• Профиль каната, который выглядит овальным, рыхлым или нестабильным
• Локальные выпуклости, вдавления или эффект «выступа сердечника»
• Непостоянную длину свивки вдоль проверяемого участка
• Наружные пряди, которые ненормально смещаются при легком изгибе каната

Эти наблюдения сами по себе не доказывают несоответствие сердечника, но являются основанием для изоляции продукции и дальнейшей оценки. Отрезание короткого образца для разрушающего исследования следует выполнять только в соответствии с планом инспекции на объекте и после сохранения прослеживаемости. На срезанном конце инспектор может подтвердить, соответствует ли тип сердечника заказу и равномерно ли вокруг него расположены наружные пряди.

Проверяйте совместимость конструкции, а не только диаметр

Канат может иметь размер, близкий к 16 мм, и все же быть неподходящим для применения. Один лишь диаметр не подтверждает число прядей, расположение проволок, конструкцию сердечника или класс разрывного усилия. В подъемных операциях это различие особенно важно, поскольку изменение конструкции может изменить стойкость каната к истиранию, усталости, вращению, раздавливанию и деформации.

Полезный метод контроля качества — сопоставить утвержденные данные по конструкции с фактической записью об изделии. Проверьте количество наружных прядей, приблизительную видимую схему проволок, направление свивки и маркировку сердечника. Если канат используется в регулируемой подъемной системе, ссылайтесь на редакцию ISO, EN, ASTM, API или другого применимого стандарта, указанную в проекте, вместо предположения, что одно международное обозначение охватывает все случаи применения.

Менеджеры по безопасности также должны убедиться, что выбранная конструкция соответствует оборудованию. Канат 16 мм со стальным сердечником может быть подходящим для многослойной навивки на барабан или высоких сжимающих усилий, тогда как для установки с повторяющимися изгибами на шкивах относительно малого диаметра может потребоваться конструкция, специально выбранная по характеристикам усталостной прочности. Производитель каната, руководство по эксплуатации оборудования и план подъема должны указывать в одном направлении.

Распространенные ошибки, создающие предотвратимый риск

Одна из частых ошибок — принимать «сердечник 16 мм» за полную спецификацию. Эта формулировка неполна, если она четко не определяет, означает ли 16 мм окончательный диаметр каната или отдельный компонент сердечника. В большинстве закупочных документов требуемая формулировка должна указывать готовый диаметр и полную конструкцию каната, например: «16 мм, 6×36, IWRC», с последующим указанием требуемого класса, отделки, свивки и стандарта.

Другая ошибка — замена каната с IWRC на канат с волокнистым сердечником из-за схожести наружного диаметра и общего внешнего вида. Такая замена может повлиять на минимальное разрывное усилие, стойкость к раздавливанию на барабане и ожидаемые эксплуатационные характеристики. Она никогда не должна приниматься без инженерной оценки.

Наконец, не оценивайте соответствие исключительно по фотографии изделия или этикетке на бухте. Этикетка важна для прослеживаемости, но она должна подтверждаться сертификатами, проверками размеров, визуальным осмотром и, при необходимости, независимыми испытаниями. Надежная приемка основывается на нескольких доказательствах, а не на одной обнадеживающей отметке.

Учитывайте всю грузоподъемную оснастку

Выбор стального каната — лишь одна часть безопасности подъемных работ. Крюки, главные звенья, скобы, цепные стропы и точки соединения должны иметь соответствующие пределы рабочей нагрузки и быть совместимыми с методом подъема. Если работа требует альтернативной или дополнительной такелажной оснастки, документированное решение, такое как цепной строп для подъема 6–22 мм, 1-, 2-, 3- или 4-ветвевой, G80, со сварной цепью и крюком, может быть оценено в соответствии с планом подъема, углом наклона ветвей, геометрией груза и применимыми требованиями к проверке. Цепной строп не следует рассматривать как автоматическую замену стальному канату; каждая система имеет свои особенности обращения, проверки и применения.

Включайте критерии приемки в заказ, а не определяйте их после поставки

Наиболее эффективный способ подтвердить, что сердечник стального каната 16 мм соответствует его конструкции, — однозначно сформулировать требование до производства или закупки. Укажите конструкцию каната, тип сердечника, номинальный диаметр, ссылку на допуск, отделку материала, механические требования, предполагаемое применение и сертификационные документы. Для ответственных подъемных или морских работ заранее согласуйте отбор образцов, маркировку, прослеживаемость и любые требования к независимой инспекции.

Производители, контролирующие волочение проволоки, свивку прядей, свивку каната и окончательную проверку, лучше подготовлены для обеспечения стабильности от исходной проволоки до готового каната. Тем не менее входной контроль остается необходимым. Тщательно проверенный канат 16 мм дает подъемной бригаде нечто более ценное, чем правильная этикетка: уверенность в том, что внутренняя конструкция обеспечивает выполнение работы, для которой он был выбран.
