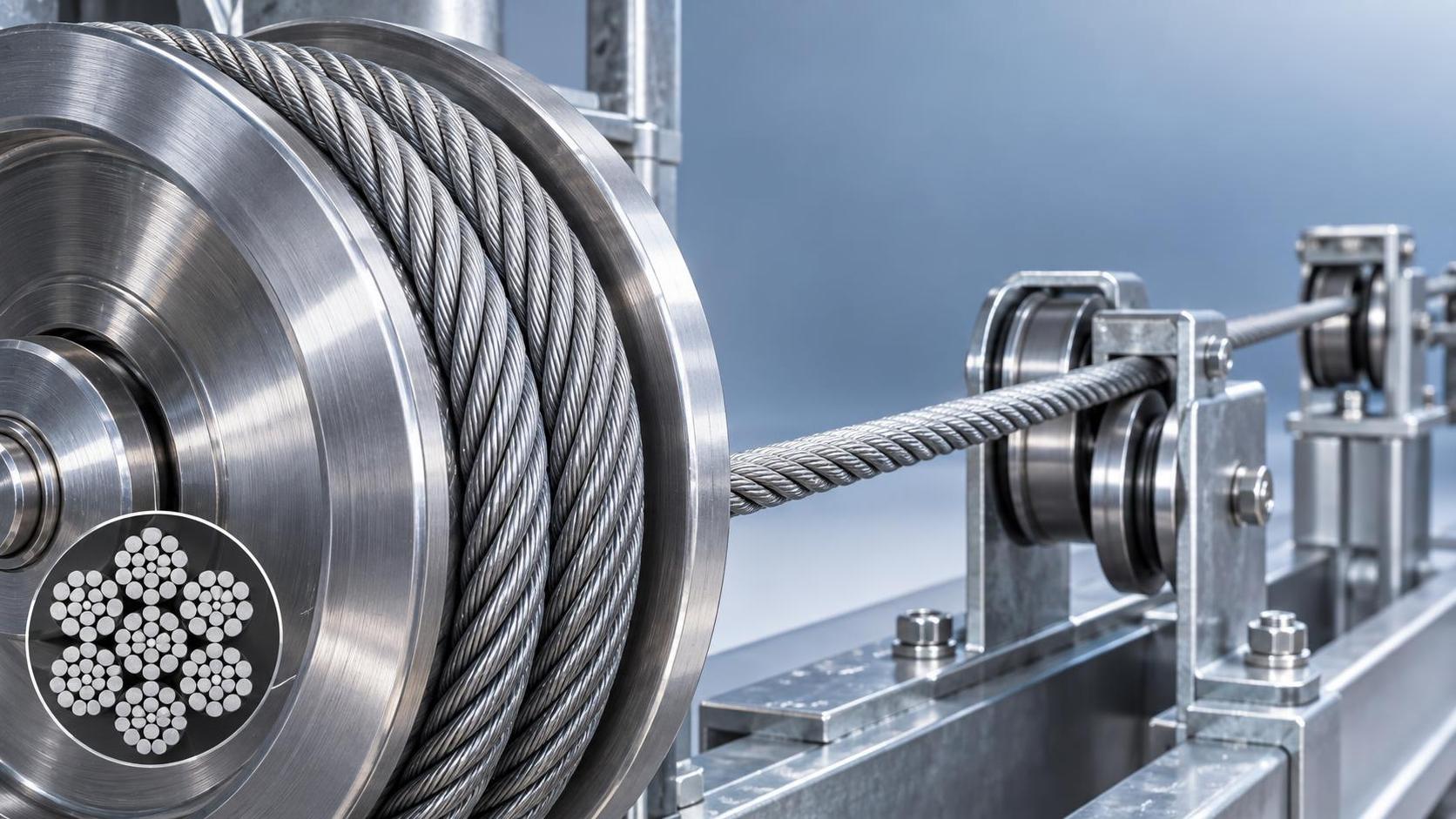

Стальной канат 7x7 изгибается легче, чем одиночная сплошная проволока того же наружного диаметра, поскольку его 49 отдельных проволок могут незначительно перемещаться внутри конструкции. Однако при многократных изгибах эта гибкость имеет предел. Каждый изгиб через шкив, ролик, направляющую или точку крепления вызывает чередующиеся растягивающие и сжимающие напряжения в наружных проволоках. За множество циклов в местах с высокой нагрузкой могут возникать небольшие поверхностные трещины, которые развиваются до обрывов проволок. Канат может сохранять значительную статическую прочность на растяжение, хотя его состояние по усталости от изгиба уже ухудшилось.

Конструкция 7x7 состоит из семи прядей, каждая из которых изготовлена из семи проволок. Ее обычно выбирают в случаях, когда для управляющих тросов, небольших подъемников, тяговых устройств, механизмов противовеса и аналогичных подвижных узлов требуются умеренная гибкость, стабильность размеров и сравнительно хорошая устойчивость к вращению. Ее характеристики при многократном изгибе определяются не столько номинальным разрывным усилием, сколько соотношением между конструкцией каната и фактической траекторией изгиба.

Что происходит при каждом цикле изгиба

Когда стальной канат 7x7 огибает изогнутую поверхность, проволоки на внешней стороне изгиба растягиваются, а расположенные ближе к внутренней стороне сжимаются. Когда канат выпрямляется или изгибается в противоположном направлении, напряжение меняет знак. Такое повторяющееся изменение более разрушительно, чем постоянное прямолинейное растяжение, поскольку усталостные повреждения накапливаются на поверхности проволоки, особенно там, где контактное давление, абразивный износ или коррозия уже нарушили поверхность.

Крайние наружные проволоки обычно следует осматривать в первую очередь. Они испытывают наибольшую деформацию при изгибе и также контактируют со шкивами и направляющими. Поэтому обрыв наружной проволоки — не просто косметический дефект. Его расположение имеет значение: сгруппированные обрывы возле точки входа на шкив, концевой заделки или зоны перекрещивания указывают на локальную усталость или абразивный износ, тогда как обрывы, распределенные по большей длине, могут свидетельствовать о более широком несоответствии между канатом и системой изгиба.

Внутреннее перемещение также влияет на результат. При изгибе отдельные проволоки и пряди изменяют свое положение относительно друг друга. Достаточная смазка снижает трение металла о металл при таком движении. Если смазочный материал высох, был смыт или насыщен абразивной пылью, между проволоками могут возникнуть повреждения от фреттинга, даже если внешняя поверхность выглядит приемлемо.

Диаметр изгиба влияет на усталостный результат

Наиболее значимым параметром монтажа является диаметр шкива или ролика относительно диаметра каната. Малый радиус изгиба заставляет каждую проволоку принимать более резкую кривизну и повышает циклическое напряжение. Поэтому один и тот же канат 7x7 может иметь совершенно разный срок службы в двух машинах, работающих при одинаковой нагрузке: в одной он может направляться по гладкому шкиву надлежащего размера, а в другой многократно проходить через узкий блок или по острой кромке.

Одного лишь номинального диаметра каната недостаточно для оценки пригодности. Профиль канавки должен поддерживать канат, не пережимая и не сплющивая его и не допуская чрезмерного бокового перемещения. Слишком узкая канавка создает концентрированный контакт и может раздавить наружные проволоки. Слишком широкая канавка может допускать вибрацию, скручивание и неравномерный износ. Несоосность шкивов создает еще одну проблему: канат трется о реборду или входит в канавку под углом, сочетая усталость от изгиба с абразивным износом.

Знакопеременный изгиб требует отдельного внимания. Канат, который многократно изгибается в одном направлении, а затем сразу изгибается обратно в противоположном, подвергается более сильному изменению напряжений, чем канат, проходящий через одну постоянную кривую. Короткие траектории перемещения с близко расположенными роликами могут создавать такое условие, даже если каждый отдельный ролик выглядит приемлемым.

Конструкция, качество проволоки и состояние поверхности

Стальной канат 7x7 обеспечивает практический баланс между гибкостью и устойчивостью к повреждению поверхности, но не является наиболее гибкой доступной конструкцией. Конструкции с более тонкими проволоками и большим их количеством обычно лучше выдерживают меньшие радиусы изгиба, поскольку деформация распределяется по более мелким отдельным проволокам. Однако они также могут быть более восприимчивыми к абразивному износу, раздавливанию и загрязнению в тяжелых условиях эксплуатации. Поэтому выбор должен отражать преобладающий механизм отказа, а не рассматривать гибкость как изолированное преимущество.

Класс прочности проволоки также меняет этот баланс. Проволоки повышенной прочности могут выдерживать большую нагрузку, но могут быть менее устойчивыми при сильном изгибе, ударных воздействиях или плохой соосности. Спецификация, основанная только на минимальном разрывном усилии, может непреднамеренно отдать предпочтение высокопрочному варианту, имеющему более короткий усталостный ресурс в механизме с плотной прокладкой каната. Следует совместно оценивать ожидаемый диапазон натяжения, радиус изгиба, частоту циклов и воздействие окружающей среды.

Оцинкованная проволока может обеспечивать полезную защиту в условиях, где влага способствует коррозии, однако покрытие не устраняет проблемы усталости. Коррозионные язвы действуют как концентраторы напряжений; после образования язвы циклическая трещина может начаться при меньшем локальном напряжении, чем на чистой поверхности. Светлая проволока может быть подходящей для сухого контролируемого корпуса, тогда как оцинкованный канат часто более пригоден для влажных, наружных, сельскохозяйственных, портовых условий или условий периодического хранения. В любом случае необходимо устранять скопившуюся воду, остатки химических веществ и уплотненный мусор до того, как они вызовут повреждение поверхности.

Характер нагрузки так же важен, как и пиковая нагрузка

Канат, работающий ниже своего статического номинала, все равно может разрушиться от многократного изгиба. Пиковое натяжение — лишь часть истории нагружения. Быстрые пуски и остановки, переходы от провисания к натяжению, колебания и ударные нагрузки увеличивают диапазон напряжений, воспринимаемых проволоками. Стабильное умеренное натяжение при прохождении через шкив надлежащего размера принципиально отличается от слабо нагруженного каната, который многократно резко натягивается после провисания.

Перегрузка может оставлять видимые признаки, такие как удлинение, деформация или сплющенные участки. Усталость на ранней стадии часто менее очевидна. Канат может оставаться визуально прямым и работоспособным до появления обрывов отдельных проволок. По этой причине в протоколе осмотра следует различать признаки перегрузки при растяжении и признаки усталости от изгиба, а не рассматривать каждый дефект как общее состояние износа.

Осмотр должен быть сосредоточен на зонах изгиба

Осмотр наиболее информативен в местах, где канат меняет направление, входит в фитинг, контактирует с направляющей или работает в коротком диапазоне перемещения. Сначала важно очистить поверхность, поскольку старая смазка и въевшаяся грязь могут скрывать оборванные проволоки. По возможности канат следует осматривать в ненагруженном состоянии, затем наблюдать во время контролируемого рабочего цикла, чтобы выявить трение, вибрацию, прерывистый контакт или изменение линии тяги.

Обрывы проволок следует регистрировать по их расположению и концентрации, а не просто подсчитывать по всей сборке. Небольшое количество обрывов, сгруппированных на коротком участке в одной и той же точке изгиба, может быть более значимым, чем отдельные обрывы на длинном бесконтактном участке. Изменения диаметра, уменьшение плотности свивки, коррозия, тепловое обесцвечивание и поврежденные концевые фитинги также влияют на решение о выводе каната из эксплуатации. Допустимые пределы для конкретной установки должны определяться применимыми инструкциями к оборудованию и действующими требованиями к осмотру.

Поддержание усталостных характеристик после монтажа

Смазка должна проникать в промежутки между проволоками, а также покрывать внешнюю поверхность. Толстое поверхностное покрытие, неспособное проникнуть в канат, может создавать видимость защиты, пока внутренний фреттинг продолжается. Смазочный материал также должен соответствовать условиям эксплуатации: он должен сохранять эффективность при ожидаемой температуре, воздействии воды, пыли и контакта, не притягивая чрезмерное количество абразивных загрязнений.

Резка и заделка требуют осторожности, поскольку поврежденный конец может вызвать кручение или ослабление свивки. Перед резкой канат следует закрепить, а фитинги должны соответствовать предусмотренной траектории нагрузки. Концевая заделка, которая вызывает резкий изгиб непосредственно за фитингом, переносит усталостное повреждение на короткий, труднодоступный для осмотра участок.

Если эксплуатация включает обвязку, буксировку или легкие подъемные работы с периодическими изгибами, конструкцию не следует заменять исключительно потому, что два изделия имеют сходные значения диаметра или разрывного усилия. Например, 6x12+7FC Оцинкованный стальной канат 3-12mm для обвязки, буксировки, легких грузов и сельского хозяйства имеет иную конструкцию каната и расположение волокнистого сердечника по сравнению с канатом 7x7. Его гибкость, внутренняя опора и поведение при прохождении через шкивы должны оцениваться применительно к фактической задаче, а не считаться взаимозаменяемыми.

Надежность при многократном изгибе обеспечивается контролем всей системы: подходящей конструкцией, чистыми и правильно подобранными по размеру поверхностями изгиба, стабильным натяжением, сохраненной смазкой и своевременными действиями при появлении локальных повреждений. Канат, плавно проходящий по правильной траектории, будет иметь совершенно иной характер усталости, чем канат, вынужденный компенсировать неправильную геометрию в каждом цикле.
