Выбор размера стального каната: как диаметр и конструкция влияют на безопасную рабочую нагрузку

Выбор правильного размера стального каната — это не просто выбор наибольшего диаметра, соответствующего бюджету, или наименьшего каната, который, по-видимому, соответствует расчетной нагрузке. При подъеме, тяговых работах и креплении груза диаметр тесно связан с разрывным усилием, однако окончательная безопасная рабочая нагрузка также зависит от конструкции каната, типа сердечника, эффективности концевой заделки, геометрии стропа, совместимости с оборудованием и требований безопасности, применимых к данной работе.

Поэтому для технических специалистов ключевой вопрос заключается не в том: «Какой диаметр может выдержать эту нагрузку?» Он звучит так: «Какая канатная сборка в полной комплектации может безопасно выдерживать эту нагрузку в течение всего предполагаемого срока службы?» Канат, который хорошо показывает себя при статическом испытании на растяжение, все же может быть непригоден, если он многократно изгибается на шкивах недостаточного диаметра, подвергается коррозии в соленой воде или используется в многоветвевом стропе под неблагоприятным углом.

Диаметр задает исходную точку, но не окончательный ответ

Диаметр стального каната определяет площадь металлического поперечного сечения, доступную для сопротивления растяжению. При прочих равных условиях больший диаметр обычно обеспечивает более высокое минимальное разрывное усилие. Эта зависимость делает диаметр первым параметром отбора при сравнении вариантов канатов, особенно для подъемных канатов, крановых стропов, оборудования, связанного с морской швартовкой, и горнодобывающих применений.

Однако безопасная рабочая нагрузка не равна минимальному разрывному усилию. Рабочая нагрузка устанавливается путем применения соответствующего коэффициента запаса с последующим учетом фактических условий сборки и эксплуатации. Стальной канат может потерять полезную грузоподъемность из-за неправильно подобранной арматуры, поврежденных прядей, контакта с острыми кромками, боковой нагрузки, смятия на барабане или изменения угла стропа. По этой причине таблицу номинальной грузоподъемности поставщика всегда следует читать вместе с указанными классом каната, конструкцией, сердечником, концевой заделкой и применимым стандартом.

Измерение диаметра также требует соблюдения правил. Номинальный канат диаметром 10 mm следует измерять по наиболее широким точкам противоположных прядей, а не по впадинам между ними. Измерения, выполненные после того, как канат был сплющен, изношен или подвергался нагрузке с деформацией, могут создать ошибочное представление о его первоначальном размере. В записях контроля следует различать производственный допуск и уменьшение диаметра в процессе эксплуатации.

Конструкция меняет компромисс между прочностью, гибкостью и износостойкостью

Два каната одинакового диаметра могут вести себя совершенно по-разному. Конструкция описывает количество прядей, количество проволок в каждой пряди, схему свивки и сердечник. Конструкция с меньшим количеством более крупных наружных проволок обычно обеспечивает лучшую стойкость к истиранию и грубому обращению. Конструкция с большим количеством более тонких проволок обычно более гибкая и лучше подходит для многократного изгиба вокруг шкивов или барабанов, хотя ее более мелкие наружные проволоки могут быть более подвержены абразивному износу.

Распространенные варианты наглядно показывают этот баланс. Канат типа 6x19 часто рассматривают, когда важны стойкость к истиранию и выполнение общих подъемных работ. Канат типа 6x37 имеет больше отдельных проволок и обычно рассматривается, когда приоритетны гибкость и усталостная долговечность. Многопрядные конструкции, такие как 19x7, могут выбираться для определенных применений, требующих устойчивости к вращению, однако с ними необходимо правильно обращаться, и их не следует бездумно заменять обычным канатом. Их поведение под нагрузкой, требования к монтажу и совместимость с подъемной системой необходимо проверять в комплексе.

Выбор сердечника также имеет значение. Органический сердечник может обеспечивать гибкость и удержание смазки в подходящих применениях. Независимый стальной сердечник каната (IWRC) обычно обеспечивает более высокую стойкость к смятию и меньшее конструкционное удлинение, что актуально в случаях, когда канаты подвергаются высокому тяговому усилию, многослойной навивке на барабан или интенсивной эксплуатации в составе стропов. Ни один из сердечников не является универсально лучшим; практический выбор определяют рабочий цикл и геометрия оборудования.

Схема строповки может снизить доступную грузоподъемность

Когда стальной канат используется в качестве стропа, необходимо оценивать сборку, а не только сам канат. Заплетенные петли, втулки, концевые муфты, коуши, главные звенья, крюки и механические соединения влияют на номинальную рабочую нагрузку. Правильно подобранный канат в сочетании с крюком недостаточной грузоподъемности или неподходящей втулкой не создает безопасную подъемную систему.

Многоветвевые стропы следует рассматривать с особым вниманием. По мере увеличения угла между ветвью стропа и вертикалью натяжение в каждой ветви возрастает. Распределение нагрузки также может быть неравномерным из-за формы груза, изменения положения центра тяжести, положения крюка и различий в длине ветвей. Четырехветвевые сборки могут обеспечивать ценную устойчивость груза, однако небезопасно предполагать, что все четыре ветви всегда будут нести равную долю нагрузки. Номинальная грузоподъемность должна основываться на соответствующей конфигурации стропа и условиях, определенных применимой практикой подъема или требованиями проекта.

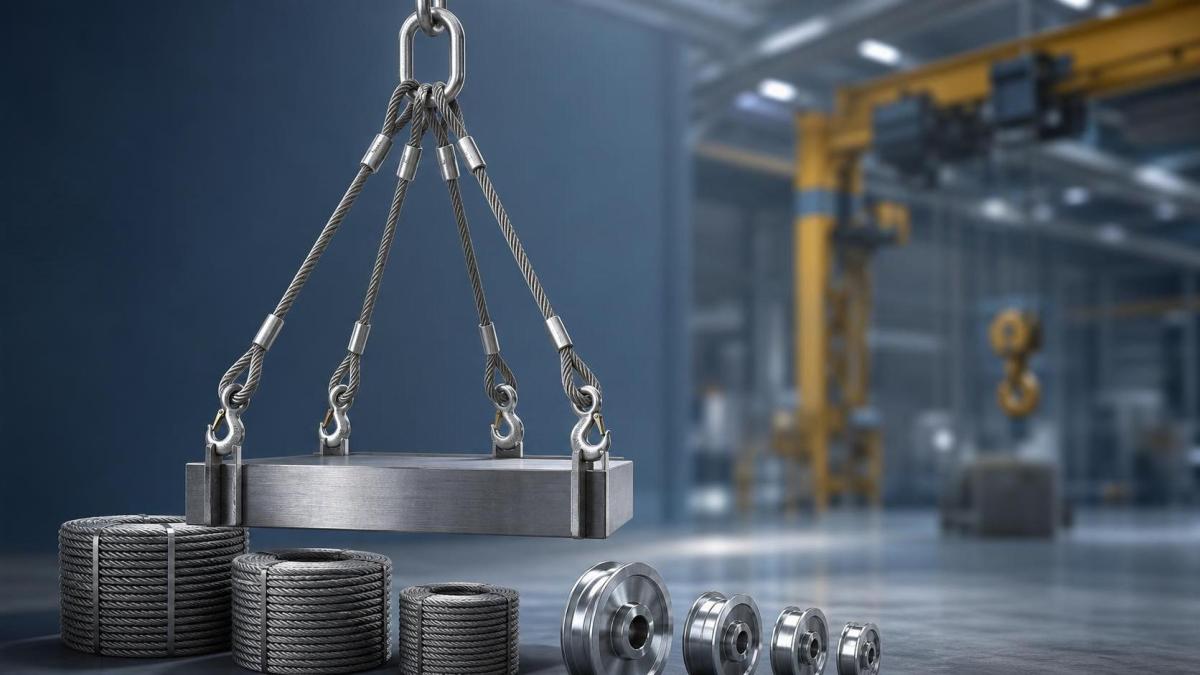

Например, 4-ветвевой строп из углеродистой стали со стальным канатом и крюком с предохранительной защелкой для тяжелых подъемных работ сочетает четыре канатные ветви, механически сформированные петли с коушами, овальное главное звено и крюки с защелками. Такая конструкция может подходить для уравновешенных грузов в строительстве, портах, горнодобывающей промышленности или морских погрузочно-разгрузочных работах, однако для выбора по-прежнему необходимы фактические размеры груза, точки подъема, доступная высота, угол ветвей и совместимость присоединений. Главное звено должно правильно соответствовать крюку крана, а каждый крюк должен быть пригоден для предусмотренного соединения и направления нагрузки.

Материал и покрытие должны соответствовать условиям воздействия

Технически правильно выбранный размер стального каната все равно может привести к преждевременному выходу из строя, если условия коррозии недооценены. Светлый канат может быть практичным для контролируемых внутренних помещений, где смазка и инспекция хорошо организованы. Оцинкованный канат обычно рассматривают в случаях, когда существует риск воздействия атмосферной влаги. Нержавеющая сталь может быть указана, когда коррозионная стойкость более критична, хотя требуемые механические свойства и фактическая химическая среда должны быть проверены, а не приняты как данность. Канат с пластиковым покрытием может защищать поверхности и улучшать удобство обращения в некоторых задачах крепления или общего назначения, однако покрытие не отменяет необходимости осмотра самого каната.

В портах, рыбопромысловых работах и проектах, ориентированных на морскую среду, коррозионную стойкость следует оценивать наряду со стойкостью к истиранию, усталости от изгиба и доступностью технического обслуживания. На пыльной шахте или строительной площадке основными проблемами могут быть внешний износ и смятие. Правильный выбор часто представляет собой компромисс, основанный на механизме отказа, который с наибольшей вероятностью ограничит срок службы.

Практическая последовательность оценки

Надежный процесс составления спецификации начинается с максимальной нагрузки, но не должен на ней заканчиваться. Технические группы должны подтвердить следующее до выпуска закупочной спецификации:

• Максимальная рабочая нагрузка, включая любые предвидимые динамические воздействия от подъема, ускорения или ударной нагрузки.
• Тип применения: статическое крепление, повторяющийся подъем, крановый канат, тяговое применение, морское использование или изготовленная строповая сборка.
• Требуемый коэффициент запаса, основа номинальной грузоподъемности и любые требования проекта, заказчика или местного законодательства.
• Конструкция каната, класс прочности на растяжение, тип сердечника и совместимость со шкивами, барабанами и схемами запасовки.
• Воздействие окружающей среды, включая влагу, соль, химические вещества, абразивные частицы и температуру.
• Тип концевой заделки, угол стропа, размеры арматуры, требования к осмотру и критерии замены.

Этот процесс позволяет избежать распространенной ошибки при закупке: запроса только диаметра и длины. Эти две характеристики необходимы, но они не определяют канат полностью. Более пригодный запрос включает конструкцию, покрытие, класс прочности на растяжение, если применимо, предпочтительный сердечник, подготовку концов, количество и описание условий эксплуатации. Чертежи или образцы особенно полезны, когда строп должен соединяться с существующими точками подъема или оборудованием.

От выбора каната к комплексному решению по поставке

Для проектов, включающих несколько компонентов для подъема и крепления, часто эффективнее рассматривать требования к канатам, стропам и цепям совместно. Shandong Faster Technology Co., Ltd. производит стальные канаты, стропы и цепи для промышленных применений, включая подъемные работы, судостроение, порты, строительство, горнодобывающую промышленность и лифты. Производственные возможности компании охватывают однопрядные и многопрядные стальные канаты диаметром от 1 до 20 mm в оцинкованной, нержавеющей и покрытой пластиком сериях, а также изготовленные по заказу строповые сборки с опрессовкой и цепи классов от G30 до G100.

Для технической оценки важна прослеживаемость спецификации: канат должен соответствовать сборке, а сборка — конкретной работе. Контроль производства от волочения проволоки до свивки прядей и закрытия каната может поддерживать стабильность, однако окончательное решение все равно должно быть проверено с учетом требуемой проектом номинальной грузоподъемности, конфигурации арматуры, сертификационной документации и плана инспекций.

Таким образом, лучший размер стального каната редко является просто вариантом с наибольшей номинальной грузоподъемностью. Это диаметр и конструкция, которые сохраняют достаточный запас рабочей нагрузки, одновременно соответствуют оборудованию, выдерживают условия эксплуатации и позволяют осматривать и использовать канат или строп по назначению.
