Где стальной канатный прядь 1x19 является плохим выбором для изгиба

Для менеджеров по контролю качества и безопасности выбор правильной конструкции стального каната — это не просто расчет прочности. Это решение, касающееся усталости, трассировки, инспекций и срока службы. Стальная прядь 1x19 имеет очевидные преимущества: она стабильна, обладает относительно малым удлинением и хорошо подходит для прямолинейных, статических или слабо натянутых применений. Однако та же конструкция может стать неудачным инженерным выбором, когда линия должна многократно проходить через шкивы, огибать малые радиусы или изгибаться при изменяющихся нагрузках.

Этот риск легко недооценить, поскольку при монтаже прядь может соответствовать номинальному требованию по разрывной прочности. Отказы часто проявляются позже, когда повторяющиеся изгибы концентрируют напряжение в отдельных наружных проволоках. Поэтому более безопасный вопрос при составлении спецификации заключается не в том, «достаточно ли прочна 1x19?», а в том, «выдержит ли эта конструкция циклы изгиба, геометрию шкивов и условия инспекции установленной системы?»

Почему конструкция имеет значение

Стальная прядь 1x19 состоит из 19 проволок, свитых в одну прядь. По сравнению с гибкими многопрядными стальными канатами она имеет меньше внутренних контактных поверхностей, способных компенсировать перемещение при изгибе. Это обеспечивает жесткое изделие с прямолинейным ходом, но также означает, что отдельные проволоки должны воспринимать большую часть деформации, когда прядь принудительно огибает криволинейный участок.

В статическом растянутом элементе такая жесткость может быть полезна. Она помогает сохранять выравнивание в оттяжках, архитектурных раскосах, ограждениях, шпалерных системах и других применениях, где прядь после установки остается преимущественно прямой. Напротив, подвижная канатная система зависит от контролируемого внутреннего перемещения между проволоками и прядями. Конструкции с большим количеством более тонких проволок, как правило, лучше распределяют деформацию изгиба и переносят циклическую эксплуатацию, хотя окончательный выбор все равно должен учитывать класс каната, смазку, нагрузку и конструкцию оборудования.

Ситуации, в которых повторяющийся изгиб делает применение нецелесообразным

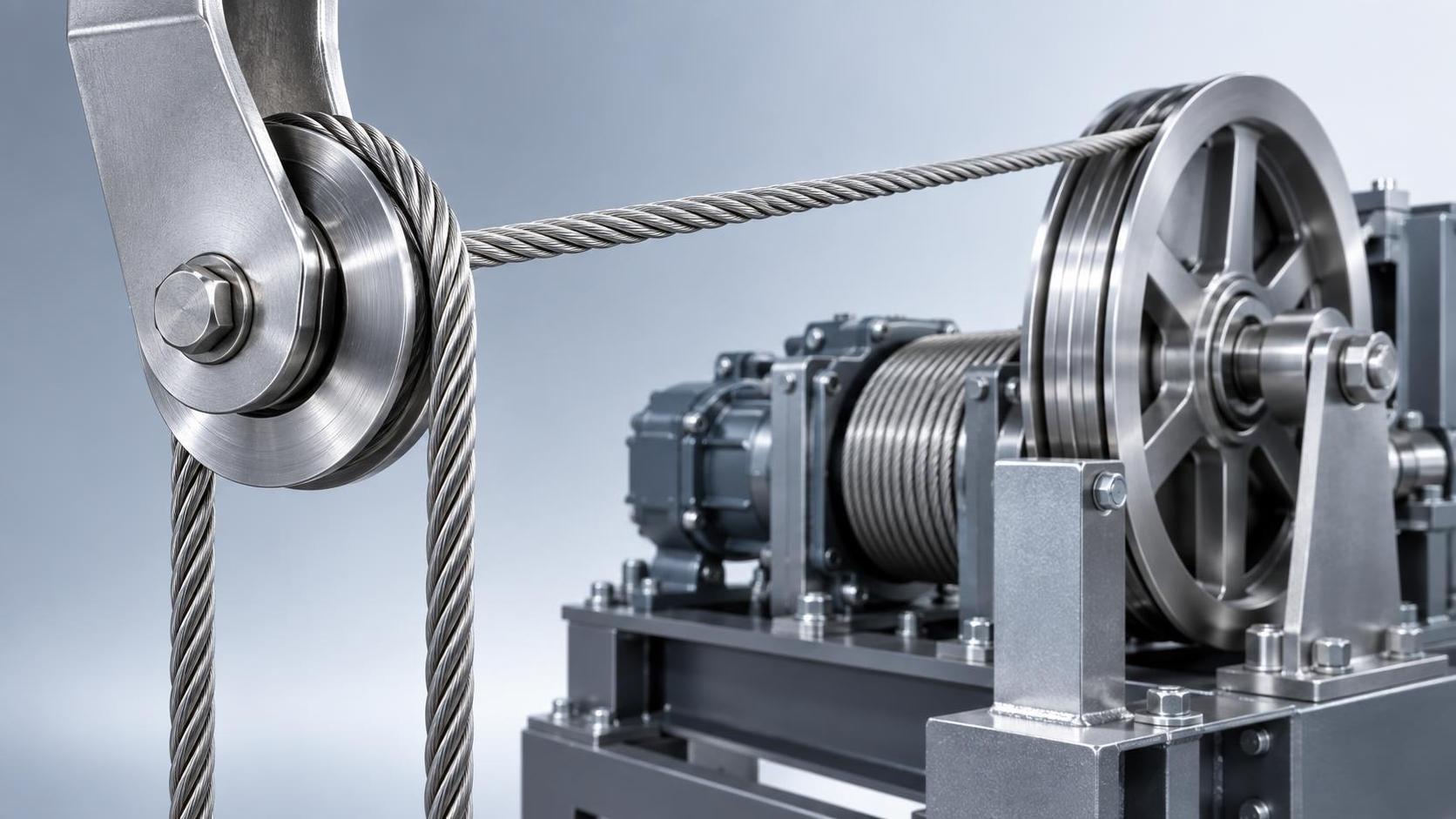

К стальной пряди 1x19 следует относиться с осторожностью, а часто и избегать ее применения в любых условиях, где она многократно проходит через блок или шкив. Подъемники, лебедки, системы запасовки кранов, подвижные системы лифтов и механизированное тяговое оборудование обычно создают повторяющиеся циклы изгиба и выпрямления. Даже при низкой скорости перемещения частые циклы могут вызывать усталостные повреждения.

Особенно проблематичны шкивы малого диаметра. По мере уменьшения диаметра шкива относительно диаметра пряди изгиб становится более интенсивным. Подходящее соотношение диаметров не является универсальным; его следует проверять по применимому стандарту проектирования оборудования, рекомендациям поставщика каната и фактическому рабочему циклу. Диаметр, который кажется достаточным в редко используемой установке, может оказаться неподходящим в механизме непрерывного действия.

К другим предупреждающим условиям относятся плотная прокладка вокруг направляющих, резкие выходы у концевых заделок, повторяющееся перемещение в направляющей точке и переменные нагрузки, вызывающие хлестание или колебания пряди. Неподвижная линия также может испытывать повреждающий локальный изгиб, когда вибрация от оборудования, ветра, движения судна или циклической нагрузки концентрируется возле зажима, втулки, петли или кромки конструкции.

Не путайте случайное отклонение с расчетным изгибом

Некоторые установки называют «статическими», хотя в них присутствует движение. Оттяжка мачты может испытывать вибрацию от ветра. Натянутая опорная линия может смещаться во время технического обслуживания. Удерживающая линия может при эксплуатации протягиваться через временную направляющую. Эти события могут происходить редко, однако их все равно следует оценивать, если линия каждый раз изгибается в одной и той же точке. Проблема часто заключается не в общем объеме перемещения, а в повторяющемся напряжении на одном коротком участке.

Для служб безопасности практический вывод для инспекций очевиден: не следует осматривать только видимый прямой участок. Уделяйте особое внимание пряди непосредственно до и после фитингов, вокруг шкивов, в направляющих местах и там, где линия соприкасается с конструкцией. Обрыв наружных проволок, сплющивание, локальная коррозия, деформация типа «птичья клетка» или изменение внешнего вида свивки должны инициировать документированную инженерную оценку, а не простое косметическое заключение.

Распространенные ошибки при составлении спецификаций

Наиболее распространенная ошибка — выбор только по тяговой несущей способности. Высокая статическая прочность не означает высокой усталостной стойкости. Другая ошибка — предположение, что нержавеющая сталь, оцинкование или пластиковое покрытие решат проблему изгиба. Такой выбор материала и покрытия может быть важен для коррозионной стойкости, обращения с изделием или воздействия окружающей среды, но он не изменяет фундаментальных ограничений гибкости конструкции 1x19.

Концевые заделки заслуживают не меньшего внимания. Если жесткая прядь должна резко поворачивать в петле, коуше или точке анкеровки, геометрия фитинга должна поддерживать предусмотренный изгиб, а не пережимать проволоки. Особенно рискованны модификации в полевых условиях. Нельзя считать, что прядь, имеющая залом, смятие или изгиб через импровизированную кромку, сохраняет свои первоначальные эксплуатационные характеристики только потому, что видимых обрывов проволок нет.

В системах, связанных с подъемом грузов, команды также должны различать неподвижный несущий элемент и канат, предназначенный для подвижной работы. Это различие влияет не только на выбор конструкции, но и на интервалы инспекций, способ заделки, коэффициент запаса прочности и соответствие применимым местным или проектным требованиям.

Более надежный путь выбора

Перед утверждением пряди соберите условия, определяющие характеристики при изгибе: диаметр пряди, минимальный радиус изгиба при эксплуатации, размеры шкива и ручья, ожидаемое число циклов, диапазон нагрузок, ударные нагрузки, воздействие окружающей среды и точную схему концевой заделки. Если какой-либо из этих параметров неизвестен, применение еще не полностью специфицировано.

Для линий, которые должны многократно изгибаться, более гибкая многопрядная конструкция каната часто является лучшей отправной точкой. Правильная альтернатива определяется не только гибкостью. На решение также могут влиять стойкость к истиранию, сопротивление смятию, поведение при вращении, потребность в смазке и воздействие коррозии. В сложных условиях, таких как порты, суда, горнодобывающая промышленность, строительство и лифты, канат следует выбирать как часть всей системы, а не как изолированный компонент.

Тот же принцип действует, когда задача вообще не относится к применению подвижного каната. Для фиксации груза на грузовике, стационарной увязки груза и некоторых буксировочных работ может лучше подходить цепная сборка с соответствующей грузоподъемностью, чем проволочная прядь, принудительно огибаемая по неподходящим изгибам. Например, транспортная буксировочная цепь NACM90 Yellow Galvanized G70 для грузовиков 5/16" 3/8" 1/2" предназначена для транспортных задач по увязке и буксировке в доступных размерах. Ее пригодность по-прежнему зависит от применимых норм, требований к рабочей нагрузке, соединителей и предполагаемого использования; транспортную цепь не следует считать пригодной для подъема над головой, если соответствующие системные требования прямо этого не допускают.

Что следует запрашивать отделам закупок и контроля качества

Содержательная оценка поставщика должна выходить за рамки описания в каталоге. Запросите подтверждение конструкции, допуска по диаметру, материала и отделки, номинальной разрывной силы или соответствующего рейтинга, предполагаемого применения и рекомендуемого метода концевой заделки. Для установленного проекта также полезно подтвердить, рассмотрел ли поставщик минимальный радиус изгиба и предназначена ли предложенная конструкция только для статического применения или подходит для запланированного подвижного режима работы.

Shandong Faster Technology Co., Ltd. поддерживает такой вид работы со спецификациями благодаря возможностям производства по волочению проволоки, свивке и закрытию каната, а также контролю на всех этапах — от сырья до готового каната. Ассортимент включает одно- и многопрядные стальные канаты диаметром от 1 мм до 20 мм в оцинкованной серии, серии из нержавеющей стали и серии с пластиковым покрытием, а также обработку прессованных стропов и цепную продукцию от G30 до G100. Возможности по канатам, стропам и цепям полезны, когда проект требует сравнения принципиально разных решений для удержания, тяги или фиксации вместо стандартной замены.

Прядь 1x19 не является плохим изделием; она плохо подходит для повторяющихся изгибов. Когда линия перемещается, изгибается, вибрирует в фиксированной точке или плотно огибает оснастку, гибкость конструкции следует рассматривать как основное требование безопасности. Проверка трассы и рабочего цикла до ввода в эксплуатацию значительно менее затратна, чем расследование обрывов проволок после того, как система уже введена в работу.
