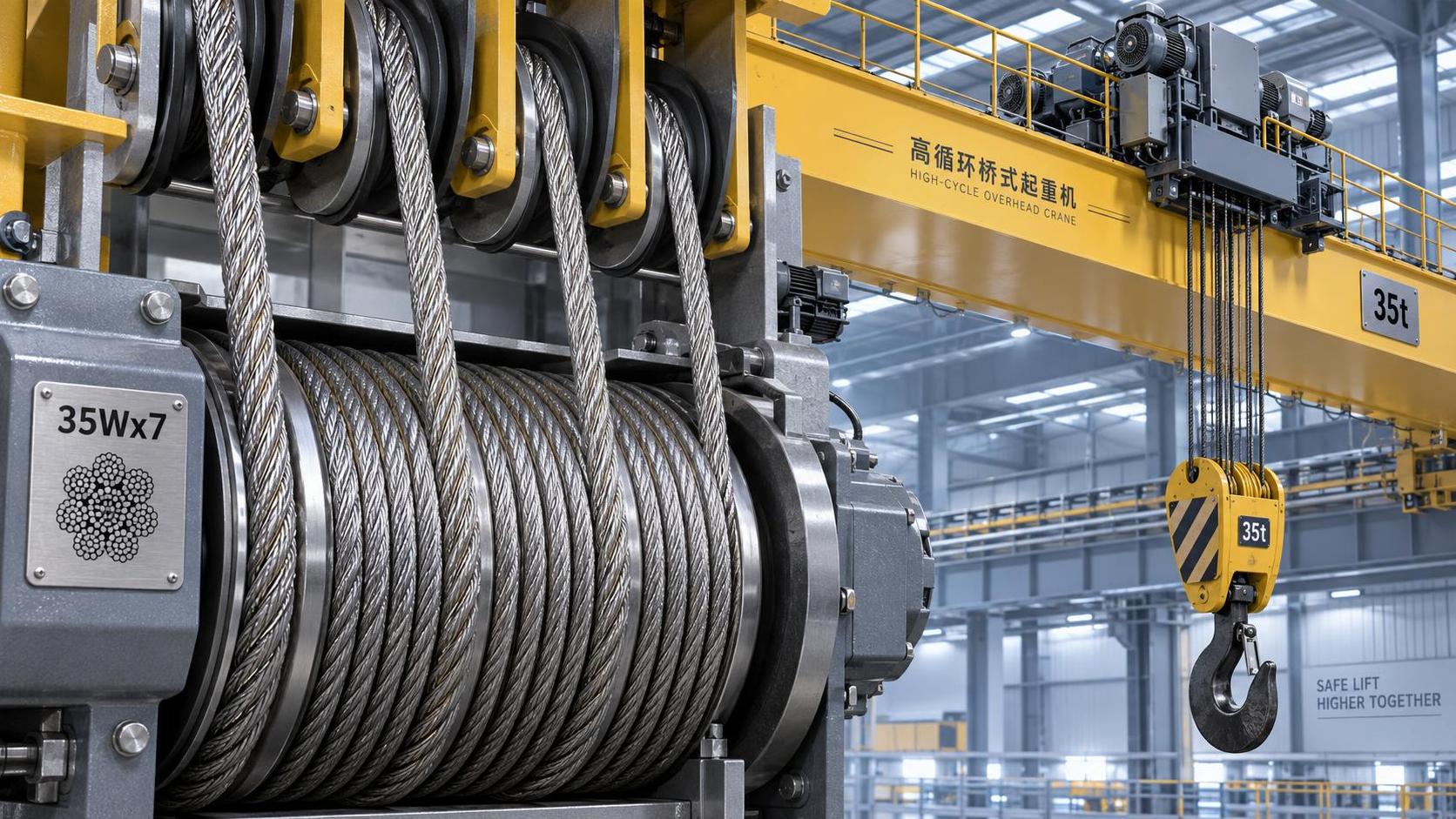

Канат 35Wx7 повышает усталостную долговечность на кране с высокой цикличностью работы, когда в течение значительной части срока службы он многократно изгибается на шкивах и в канавках барабана под существенным натяжением. Его конструкция включает 35 наружных прядей, расположенных вокруг семипрядного сердечника, образуя множество сравнительно тонких проволок. Такая гибкость позволяет канату прилегать к криволинейным поверхностям с меньшими локальными напряжениями изгиба, чем у менее гибкой конструкции того же диаметра.

Это преимущество наиболее заметно на кранах с частыми короткими подъёмами, быстрыми рабочими циклами, многократной запасовкой или компактным расположением шкивов. Канат с достаточной разрывной прочностью, но низкой стойкостью к изгибной усталости, всё равно может стать компонентом, ограничивающим интервалы технического обслуживания. Обрывы наружных проволок, локальное сплющивание, потеря металлического сечения и преждевременная отбраковка часто начинаются в точках, где канат многократно меняет направление.

Где конструкция 35Wx7 оправдывает своё применение

Усталость стального каната развивается вследствие циклических напряжений. Каждый раз, когда нагруженный канат изгибается на шкиве или наматывается на барабан, проволоки с наружной стороны изгиба растягиваются, а с внутренней стороны сжимаются. Повторяющиеся циклы постепенно вызывают появление мелких трещин, часто сначала в отдельных проволоках вблизи гребней прядей. Большое число проволок в конструкции 35Wx7 распределяет это изгибающее воздействие между более тонкими элементами, снижая степень деформации каждой проволоки при правильном подборе каната для крана.

Таким образом, канат 35Wx7 является подходящим вариантом там, где интервалы замены определяются изгибной усталостью, а не только статической грузоподъёмностью. Типичные условия включают:

• Мостовые технологические краны, выполняющие частые повторяющиеся подъёмы по одному и тому же пути перемещения.
• Контейнерные, портовые и производственные перегрузочные краны, у которых грузовой канат проходит через несколько шкивов в каждом цикле.
• Оборудование с относительно небольшими диаметрами шкивов или барабанов для выбранного размера каната, при условии что конструкция крана допускает такую конструкцию каната.
• Тали, в которых плавность хода и стабильное формирование слоёв влияют на эксплуатационную готовность не меньше, чем номинальная грузоподъёмность.

Конструкцию не следует выбирать только потому, что кран имеет большое число рабочих циклов. Большой диаметр шкива, низкая рабочая нагрузка и несложная запасовка могут позволить другим конструкциям канатов работать удовлетворительно. И наоборот, кран со средней цикличностью может быть требовательным при наличии бокового увода, неправильного угла отклонения каната, абразивного загрязнения или повторяющихся ударных нагрузок. Количество циклов описывает лишь часть условий усталостного воздействия.

Гибкость изменяет реакцию на изгиб, но не все виды отказов

Основной компромисс состоит в том, что гибкие многопрядные канаты часто хуже переносят грубое обращение, сильное смятие и некоторые виды внешних повреждений, чем альтернативы с более крупными прядями. Большее количество проволок улучшает поведение при изгибе, однако отдельные наружные проволоки имеют меньший размер. Канат 35Wx7 может продлить срок службы на правильно выровненных шкивах, но быстро разрушаться при протягивании через острые кромки, зажатии в повреждённой канавке барабана или постоянном давлении между слоями каната в местах перекрещивания.

Это различие важно при диагностике короткого срока службы каната. Обрывы проволок, сосредоточенные в зонах контакта со шкивами, указывают на изгибную усталость, недостаточный размер шкивов, несоосность или недостаточную смазку. Сплющенные участки и смятые пряди возле барабана свидетельствуют о сжатии или неправильной намотке. Узкая полоса повреждений, повторяющаяся в одном месте, может указывать на дефектную канавку шкива или локальное препятствие. Замена каната на более гибкую конструкцию без устранения механической причины может лишь привести к отказу другого вида.

Геометрия шкивов и барабана определяет практический результат

Соотношение между диаметром шкива и диаметром каната напрямую влияет на тяжесть изгиба. Меньшие шкивы вынуждают канат изгибаться с меньшим радиусом, увеличивая циклические напряжения в проволоках. Конструкция 35Wx7 может повысить стойкость в таких условиях, но не делает неприемлемый диаметр шкива допустимым. Документацию изготовителя каната и крана следует рассматривать совместно с учётом разрешённой конструкции, допуска по диаметру, минимальных размеров шкивов и профиля канавки.

Канавки требуют такого же внимания. Слишком узкая канавка защемляет канат и повышает контактное давление; слишком широкая уменьшает боковую опору и может привести к сплющиванию. Изношенные канавки могут выглядеть гладкими, но уже не соответствовать диаметру каната. На многослойных барабанах первый слой образует основу для всех расположенных выше слоёв. Неплотные витки, неравномерное натяжение или повреждённое крепление могут привести к врезанию верхних слоёв в нижние, что является проблемой смятия, которую одна лишь конструкция каната не способна решить с точки зрения усталостной долговечности.

Данные для выбора, которые следует указывать в заказе на канат

Запрос на «канат 35Wx7» является неполным, если в нём не указана рабочая схема. К важной информации относятся диаметр каната, номинальный класс прочности, тип сердечника, направление свивки, необходимость сопротивления вращению, число ветвей полиспаста, тип барабана, диаметры шкивов и ожидаемый диапазон нагрузок. В течение большей части смены канат часто работает при небольшой нагрузке, а затем подвергается периодическим более тяжёлым подъёмам. Важны оба условия: очень низкое натяжение может ухудшать намотку, тогда как более высокое натяжение увеличивает напряжения изгиба и контактные напряжения.

Выбор сердечника требует особой тщательности. Стальной сердечник в некоторых применениях может обеспечивать опору и сопротивление смятию, тогда как волоконный сердечник может иметь иные характеристики гибкости и смазки. Ни один из них не является автоматически лучшим для работы с высокой цикличностью. Правильный выбор определяется конструкцией крана, давлением на барабане, схемой запасовки и указанной категорией каната.

Поведение при вращении также необходимо отделять от усталостных характеристик. Канат, выбранный для стойкости к изгибу, не обязательно подходит для одноветвевой линии, длинного свободно висящего подъёма или груза с высокой чувствительностью к вращению. Если крюковая обойма или груз поворачивается во время работы, требуется полная проверка системы, включая геометрию запасовки, категорию каната и концевое крепление. Установка вертлюга без подтверждения его пригодности может усилить вращение в некоторых схемах применения каната.

Монтаж может сохранить или свести на нет преимущество

Даже подходящий канат теряет усталостную долговечность при установке с закручиванием, заломами или неравномерным начальным натяжением. Сменный канат следует разматывать с вращающегося размоточного устройства, а не стягивать вбок с неподвижной бухты. При монтаже канат должен поступать на барабан под контролируемым обратным натяжением, чтобы первый слой был плотным и равномерно уложенным. Неплотный базовый слой обычно приводит к неравномерности верхних слоёв и локальному смятию в процессе эксплуатации.

Смазка — не косметическая мера. Смазочный материал должен проникать в зоны контакта между проволоками и прядями, оставаясь совместимым с канатом, окружающей средой и расположенным рядом оборудованием. Канат с сухим видом может утратить внутреннюю смазку, даже если его поверхность выглядит чистой. Чрезмерное количество наружной смазки может притягивать абразивные частицы, поэтому целью является поддерживаемая смазочная плёнка, а не беспорядочное нанесение.

Записи осмотров становятся более полезными, когда в них указываются место и характер разрушения, а не только число оборванных проволок. Маркировка повреждённой длины каната, фиксация того, возникает ли повреждение у шкива, в месте перекрещивания на барабане, у концевого крепления или на неработающем участке, а также сравнение характера повреждений после замены создают основу для устранения первопричины. Критерии снятия с эксплуатации должны соответствовать применимым требованиям к крану, канату и площадке, а не основываться только на визуальной оценке.

Вспомогательные работы по удержанию, буксировке или неподвижному креплению следует отделять от решения по грузовому канату. Если для этих функций предусмотрена цепная сборка, её конфигурация и предполагаемое применение требуют отдельной оценки, напримерСварная звеньевая цепь из углеродистой стали с электрическим цинкованием по стандартам DIN763 DIN764 DIN766. Выбор цепи не заменяет необходимую оценку ходового каната крана, шкивов, барабана и системы запасовки.

Канат 35Wx7 обеспечивает наиболее явное преимущество по усталостной долговечности, когда повторяющиеся изгибы являются преобладающим эксплуатационным воздействием, а кран обеспечивает надлежащую опору, выравнивание, смазку и намотку. Когда срок службы каната определяется смятием, коррозией, боковой нагрузкой или контролем вращения, эти условия должны быть устранены наряду с выбором конструкции.
