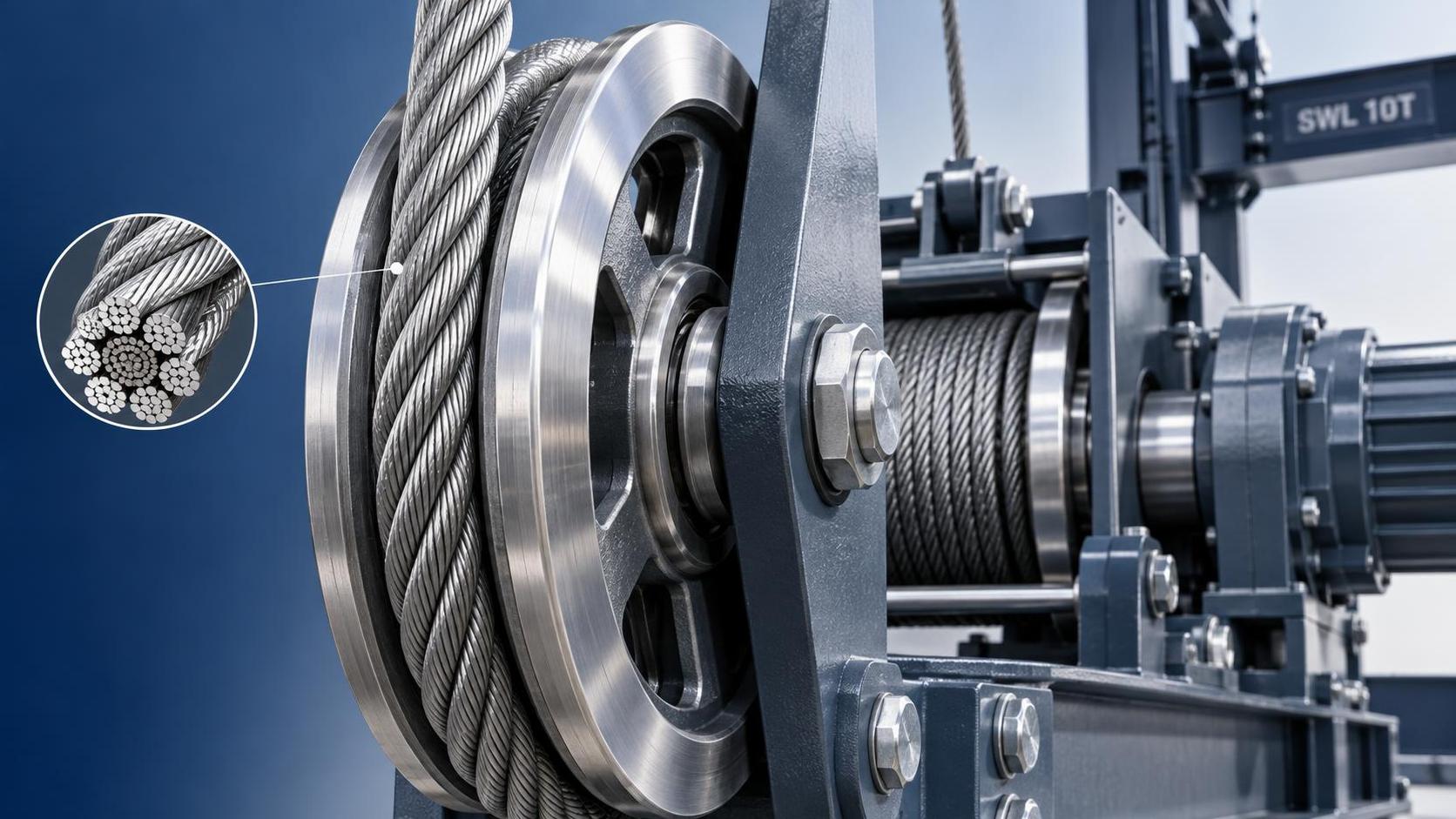

Когда канат многократно огибает шкив, его усталостная долговечность в меньшей степени определяется номинальным разрывным усилием, чем способностью отдельных проволок и прядей воспринимать этот изгиб. Конструкция прядей стального каната с большим количеством более тонких проволок обычно более гибкая и лучше подходит для многократных изгибов. Конструкция с меньшим количеством более крупных наружных проволок, как правило, более устойчива к истиранию и смятию, но может быстрее разрушаться от усталости при малом диаметре шкива или высокой частоте рабочих циклов.

Это различие важно, поскольку обрывы проволок, вызванные усталостью от изгиба, часто постепенно возникают в локальных зонах возле участков контакта со шкивом. Канат может по-прежнему выглядеть пригодным к эксплуатации при осмотре издалека, однако его оставшийся запас безопасности может быстро снижаться после начала распространения усталостных трещин.

Почему конструкция прядей влияет на усталость при изгибе

Стальной канат — это не цельный стальной стержень. Это система отдельных проволок, свитых в пряди, которые затем свиваются вокруг сердечника. Каждый раз, когда канат проходит через шкив, проволоки должны незначительно перемещаться относительно друг друга при изменении кривизны каната. Чем меньше шкив по отношению к диаметру каната, тем более интенсивным становится это изгибающее воздействие.

Тонкие проволоки лучше выдерживают многократные изгибы, поскольку каждая проволока испытывает меньшую деформацию при одинаковой кривизне каната. Поэтому гибкие конструкции с большим количеством проволок в пряди обычно рассматриваются для канатов, непрерывно работающих на шкивах, барабанах или в тяговых системах. Компромисс заключается в том, что тонкие наружные проволоки могут быть более уязвимы к истиранию, коррозионным повреждениям и механическому поверхностному износу.

Конструкции с более толстой проволокой часто более долговечны там, где основной проблемой является внешний износ: контакт с шероховатыми поверхностями, абразивная пыль, многослойная навивка или давление в канавке барабана. Их более крупные проволоки имеют больший запас материала на поверхности, однако сниженная гибкость делает их менее устойчивыми к эксплуатации с многократным перегибом через шкив.

Количество прядей само по себе не является правилом выбора

Распространённая ошибка при закупке — считать, что большее количество проволок автоматически означает более длительный срок службы каната. Это повышает гибкость при изгибе, но усталостная долговечность на шкивах зависит от всей рабочей системы. Гибкий канат на шкиве недостаточного диаметра, изношенном или неправильно выровненном, всё равно может преждевременно выйти из строя. Аналогично, износостойкий канат может хорошо работать в малоцикловом применении, даже если он не является наиболее гибкой из доступных конструкций.

Особенно важна зависимость между диаметром шкива и диаметром каната. При изгибе каната по меньшему радиусу циклическое напряжение в отдельных проволоках возрастает. Специалисты по качеству должны оценивать конструкцию каната вместе с геометрией шкива, предусмотренной оборудованием, а не утверждать канат только по диаметру, классу прочности или визуальному сходству с предыдущей установленной версией.

Состояние канавки также влияет на результат. Слишком узкая канавка пережимает канат и повышает контактное давление. Слишком широкая уменьшает опору и может способствовать сплющиванию, нестабильности и неравномерному распределению нагрузки между прядями. Острые кромки канавки, внедрившиеся частицы, плохая центровка и повреждённые подшипники могут превратить кажущуюся проблему усталости в комбинированное разрушение от усталости и истирания.

Направление свивки и внутреннее перемещение

Направление и шаг свивки влияют на контакт прядей со шкивом и на перемещение проволок под нагрузкой. Более длинный шаг свивки обычно повышает гибкость и может помочь канату огибать шкивы, однако в некоторых применениях он может быть менее устойчив к смятию или внешним повреждениям. Более короткий шаг свивки обычно обеспечивает более жёсткую структуру и может быть предпочтителен там, где канат подвергается истиранию, сдавливанию или работает в тяжёлых условиях на барабане.

Правильный выбор зависит от того, какой механизм повреждения определяет интервалы замены. Для кранового подъёмного механизма с частыми циклами через шкивы основным фактором может быть усталость от изгиба. Для волочильного устройства, лебёдки или установки, подвергаемой абразивному воздействию, более важными могут быть поверхностный износ и деформация. Рассматривать все подъёмные канаты как взаимозаменяемые только потому, что у них одинаковый номинальный диаметр, означает создавать устранимый риск для контроля и безопасности.

Сердечник косвенно влияет на усталость

Сердечник не выполняет ту же функцию, что и наружные пряди, однако он поддерживает геометрию каната и влияет на внутреннюю смазку. Волокнистый сердечник может удерживать смазочный материал и обеспечивать упругую амортизацию между прядями. Это может быть полезно в применениях, где важны многократные изгибы и канат не подвергается чрезмерному давлению смятия.

Например, оцинкованный стальной канат 6x19+FC, 3-16 мм, с волокнистым сердечником для подъёмных работ состоит из шести прядей с 19 проволоками в каждой, расположенных вокруг волокнистого сердечника. Такой тип конструкции является практичным компромиссом, когда важны умеренная гибкость, износостойкость наружных проволок и удержание смазочного материала. Он может использоваться для общих подъёмных и погрузочно-разгрузочных работ в строительстве, портах, логистике, горнодобывающей отрасли и судоходстве при условии, что схема шкивов, характер нагрузки и воздействие окружающей среды соответствуют назначению каната.

Его не следует рассматривать как универсальное решение для многоцикловых систем запасовки. При частых обратных перегибах, компактных шкивах или интенсивном многослойном давлении на барабане конструкцию и тип сердечника следует выбирать специально для этих условий.

Что проверять при подозрении на усталость

Усталостные обрывы обычно проявляются как обрывы проволок, сосредоточенные на сравнительно коротком участке каната, часто возле точек многократного контакта со шкивами. Они могут возникать без глубоких задиров или сплющенной поверхности, характерных для сильного истирания. Поэтому проверка не должна ограничиваться общим подсчётом видимых обрывов проволок по канату.

• Определите, сосредоточены ли обрывы проволок в повторяющихся зонах контакта со шкивами.
• Проверяйте как вершины, так и впадины прядей; ранние усталостные повреждения могут быть не видны с одного угла обзора.
• Осмотрите канавки шкивов на предмет неправильного профиля, острых кромок, коррозии, скопившегося мусора и локального износа.
• Проверьте выравнивание шкивов и их свободное вращение. Заклинивший или неправильно выровненный шкив вызывает аномальное трение и изгиб.
• Проанализируйте изменения режима работы, включая увеличение числа подъёмов, повышение скорости каната, ударные нагрузки или изменённую схему запасовки.
• Оцените состояние смазки. Сухие канаты испытывают большее внутреннее трение при перемещении прядей и проволок во время изгиба.

Характер обрывов проволок следует рассматривать как диагностический признак, а не только как вопрос достижения браковочного количества. Замена каната без устранения повреждённой канавки или проблемы выравнивания может привести к тому же характеру отказа на новом канате.

Выбор следует начинать с рабочего цикла и системы шкивов

Перед утверждением спецификации каната необходимо установить, является ли режим эксплуатации преимущественно высокоцикловым изгибом, абразивным контактом, смятием на барабанах, воздействием коррозии или сочетанием этих факторов. Затем сравните конструкцию прядей, тип сердечника, покрытие поверхности, диаметр каната и обозначение прочности с конфигурацией оборудования.

Для портовых или морских работ, подверженных коррозии, оцинкование может защищать от воздействия окружающей среды, но не отменяет необходимости правильной геометрии шкивов и смазки. Для высокочастотных подъёмных операций выбор конструкции исключительно по коррозионной стойкости или пределу прочности может не учитывать механизм, который фактически ограничивает срок службы.

Надёжная работа каната обеспечивается соответствием конструкции прядей стального каната траектории изгиба и обслуживанием шкивов как части единой системы. Такой подход даёт инспекционным группам более чёткую основу для выявления преждевременной усталости, утверждения замен и предотвращения повторных отказов.
