Когда канат уже находится в эксплуатации, задача заключается не просто в получении числового значения. Необходимо получить пригодные для использования данные о натяжении стального каната, не зажимая пряди, не сплющивая наружные проволоки и не вызывая повреждений во время проверки. Для специалистов по контролю качества и менеджеров по безопасности это обычно означает выбор неразрушающего метода, предварительную проверку состояния каната и понимание того, когда показаниям можно доверять, а когда нет.

В подъёмных операциях, портовой обработке грузов, строительстве, горнодобывающей промышленности и морских работах натяжение влияет на распределение нагрузки, эффективность торможения, срок службы каната и реакцию системы при ударных нагрузках. Канат может выглядеть исправным, но при этом работать с неравномерным натяжением. Именно здесь часто возникают ошибки при проверке: прибор исправен, но точка измерения, состояние каната или рабочий режим выбраны неправильно.

Сначала проверьте, можно ли точно измерить натяжение каната

Перед использованием измерительного прибора осмотрите канат и участок, который планируется проверить. Неразрушающие инструменты для измерения натяжения зависят от того, насколько стабильной остаётся геометрия каната. Если на канате имеются видимые участки сдавливания, сильная коррозия, «фонарение» прядей, оборванные проволоки, значительное загрязнение или сплющенная контактная зона от барабана либо шкива, показания могут отклоняться даже при откалиброванном приборе.

• Выберите прямой и доступный участок вдали от концевых соединений, зажимов, муфт и недавно сформированных изгибов.
• Не выполняйте измерение непосредственно рядом со шкивом, витком на барабане или точкой перекрещивания.
• Перед выбором диапазона прибора уточните диаметр и конструкцию каната по сертификату на канат, документам о закупке или технической документации оборудования.
• Если канат недавно смазывался, очистите только необходимую для контакта с прибором зону. Не удаляйте смазку с длинного участка только ради получения показаний.

Последний момент важнее, чем может показаться. Чрезмерная очистка перед проверкой способна причинить больший вред, чем небольшое загрязнение, затрудняющее измерение.

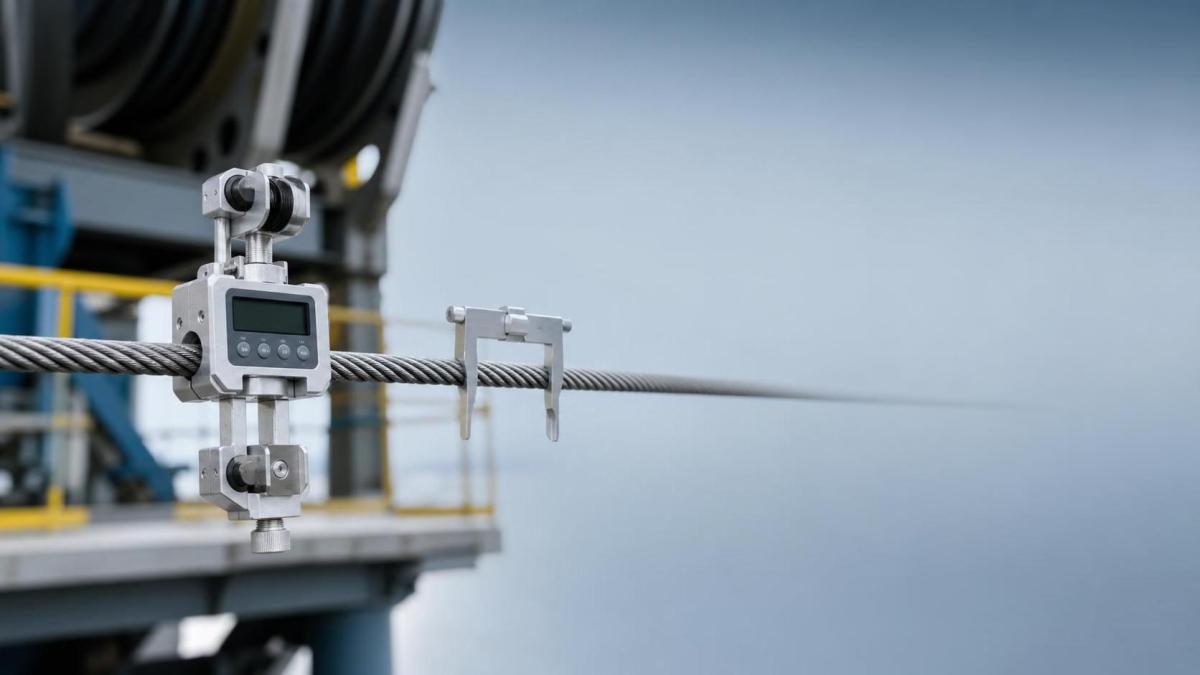

Для регулярных проверок используйте механический или электронный измеритель натяжения с зажимом

Для большинства полевых проверок наиболее безопасным выбором является правильно подобранный измеритель натяжения с зажимом. Такие приборы контролируемым образом измеряют прогиб или сжатие и преобразуют полученное значение в натяжение каната с учётом его диаметра и конструкции. Они быстры, мобильны и подходят для многократных проверок во время технического обслуживания.

Распространённая ошибка — считать такие приборы универсальными. Это не так. Измеритель, настроенный для одного типа каната, может дать неточный результат на другом, особенно при переходе от обычных многопрядных канатов к конструкциям, устойчивым к вращению.

Например, если вы проверяете канат, устойчивый к вращению и используемый при подъёме башенным краном, портовом такелаже или тяговых работах в горнодобывающей промышленности, конструкция каната влияет на его реакцию при сжатии и изгибе. Многопрядный канат, такой как оцинкованный стальной канат 19x7 диаметром 4.0-18.0mm, стальной трос, устойчивый к вращению, обладает иными характеристиками кручения по сравнению с более простой однопрядной конструкцией, поэтому настройка прибора должна соответствовать фактическим данным каната, а не только его номинальному диаметру.

На практике используйте следующую последовательность действий:

1. Проверьте диаметр каната с помощью специального штангенциркуля для канатов как минимум в нескольких местах.
2. Если прибор поддерживает такую функцию, выберите настройку для точно соответствующей конструкции каната.
3. Установите измеритель на прямом участке при стабильной нагрузке, а не во время ускорения или торможения.
4. Снимите не менее трёх показаний на небольшом расстоянии друг от друга и сравните их.
5. Если одно показание отличается, а остальные совпадают, осмотрите этот участок, прежде чем рассчитывать среднее значение.

Знайте, когда лучше использовать тензодатчик

Если система позволяет, встроенный тензодатчик обычно обеспечивает более точное значение натяжения, чем измеритель с зажимом. Это особенно полезно при вводе в эксплуатацию, испытаниях под нагрузкой или устранении проблем с неравномерным распределением нагрузки между несколькими ветвями. Недостаток очевиден: в такелажной схеме должно быть место для его установки, а на действующем оборудовании это не всегда возможно.

Для регулярного контроля качества установленных канатов тензодатчики часто слишком сильно вмешиваются в рабочую схему. Для наладочных работ они превосходны. Используйте их, когда необходимо получить эталонное значение для проверки показаний полевого измерителя или когда решения по безопасности требуют большей уверенности в полученном числе.

Не полагайтесь на «ощущения» или визуальный провис, кроме случаев предварительной оценки

Даже при нехватке времени специалисты по-прежнему поступают так: постукивают по канату, проверяют провис, сравнивают одну ветвь с другой и объявляют результат приемлемым. Этого может быть достаточно, чтобы обнаружить сильно неравномерно нагруженный комплект, но это не метод измерения. Собственный вес каната, длина пролёта, ветер, температура, схема запасовки и трение влияют на то, что видит глаз.

Используйте визуальную оценку провиса только как основание для последующей инструментальной проверки. Это лишь предварительный способ контроля.

Учитывайте условия, искажающие показания

Большинство недостоверных данных о натяжении возникает из-за небольшого числа условий, которых можно избежать. Если контролировать эти факторы, проверки натяжения стального каната станут значительно полезнее.

Проверьте спецификацию каната, прежде чем оценивать полученное значение

Само по себе значение натяжения мало о чём говорит. Необходимо учитывать допустимые рабочие условия: конструкцию каната, диаметр, схему оборудования и документацию производителя или проекта, в которой определено ожидаемое состояние нагрузки. Именно здесь специалисты по качеству и безопасности иногда путают данные о разрывном усилии с рабочим натяжением. Это не взаимозаменяемые показатели.

Если используется оцинкованный, нержавеющий или пластиковый канат, проверьте точную информацию о продукте. Производитель с широкими производственными возможностями и полным контролем процессов обычно может предоставить необходимые размерные и производственные данные, однако решение по результатам проверки всё равно должно основываться на канате, фактически установленном на машине, а не на типовой записи в каталоге.

Если для стабилизации нагрузки применяются канаты, устойчивые к вращению, например на крюках кранов, оборудовании для погрузки судов или тяговых лебёдках, стоит подтвердить, является ли установленный канат конструкцией 19x7 и входит ли его диаметр в ожидаемый диапазон. Для таких изделий, как оцинкованный стальной канат 19x7 диаметром 4.0-18.0mm, стальной трос, устойчивый к вращению, доступны диаметры от 4.0 mm до 18.0 mm, поэтому ошибочное указание диаметра в журнале технического обслуживания может сделать всю проверку недостоверной.

Рассматривайте неравномерные показания как проблему всей системы, а не только каната

Если один канат в многоветвевой схеме несёт большую нагрузку, чем остальные, не ограничивайтесь проверкой самого каната. Проверьте симметрию запасовки, укладку на барабане, выравнивание концевого крепления, состояние шкивов и то, правильно ли ветвь заняла рабочее положение после установки. Повторное натяжение без устранения механической причины обычно приводит лишь к потере времени и может сократить срок службы каната.

Полезная практика при работе на объекте — одновременно фиксировать три параметра: измеренное натяжение, состояние каната и рабочий режим. Если записывать их как единый набор данных, изменения тенденций при последующих проверках будет гораздо легче интерпретировать.

Практический порядок проверки, пригодный для работы на объекте

Сначала выполните визуальную проверку состояния. Затем подтвердите обозначение и диаметр каната. Измеряйте натяжение на прямом участке с помощью подходящего неразрушающего измерителя при стабильной нагрузке. Повторите измерения, прежде чем принимать результат. Если значения не соответствуют ожидаемому распределению нагрузки, вернитесь к проверке такелажной системы, а не только поверхности каната.

Этот порядок кажется простым, но он помогает предотвратить две постоянно повторяющиеся проблемы: повреждение каната во время проверки и доверие к показанию натяжения, которое изначально не было достоверным.
