Канат из высокоуглеродистой стали может иметь значительное разрывное усилие при небольшом диаметре, однако выбор более высокого класса проволоки не приводит автоматически к увеличению срока службы. Более высокий класс прочности на растяжение позволяет канату выдерживать большую нагрузку до разрыва, но его способность противостоять изгибу, локальной деформации и повреждениям зависит от обработки проволоки и конструкции каната.

При технической оценке необходимо отдельно ответить на три вопроса: что обозначает класс прочности, какую деформацию может выдержать готовая проволока и подходит ли собранный канат для предполагаемых условий эксплуатации. Повышение класса может быть полезно, если ограничивающим фактором является прочность. Для оборудования, где периодичность замены определяется многократными изгибами, коррозией или смятием, преимущества такого повышения требуют более тщательного анализа.

Что показывает класс проволоки и чего он не учитывает

Содержание углерода, прочность проволоки на растяжение и класс каната описывают разные характеристики изделия. Содержание углерода относится к химическому составу стали. Прочность проволоки на растяжение — измеряемое механическое свойство после обработки. Класс каната — обозначение, используемое в соответствии с применимой спецификацией на канаты для подтверждения таких требований, как минимальное разрывное усилие. Эти понятия не следует считать взаимозаменяемыми.

Значения, например 1570–2160 N/mm², указывают диапазон прочности на растяжение; N/mm² эквивалентно MPa. Указание такого диапазона в коммерческом предложении не определяет класс конкретного поставляемого каната. Для оценки также необходимы заказанный класс, конструкция, диаметр, сердечник, покрытие и применимый стандарт. Кроме того, должно быть ясно, относится ли указанное значение к прочности отдельных проволок на растяжение или к классу каната.

Прочность прямой проволоки на растяжение нельзя напрямую преобразовать в разрывное усилие готового каната простым умножением на площадь его внешнего поперечного сечения. Эта площадь включает промежутки между проволоками и может включать сердечник из волокна. На прочность собранного каната также влияют спиральная геометрия проволок, площадь металла и конструкция. Используйте указанное минимальное разрывное усилие для фактической конфигурации каната.

Аналогично, минимальное разрывное усилие не определяет предельную рабочую нагрузку грузозахватной сборки. При определении номинальной нагрузки сборки необходимо учитывать применимые требования к проектированию, характеристики концевых соединений и фитингов, а также геометрию нагрузки. Более высокий класс проволоки — лишь один из исходных параметров такой оценки.

Как содержание углерода и обработка формируют баланс прочности и пластичности

Высокоуглеродистая сталь служит металлургической основой для изготовления прочной волочёной проволоки. Углерод способствует образованию перлитной структуры, состоящей из феррита и цементита. При надлежащей обработке эта структура обеспечивает высокую прочность на растяжение, сохраняя достаточную способность к деформации при волочении, свивке и эксплуатации.

Поэтому технология производства проволоки не менее важна, чем обозначение материала. Патентирование, если оно применяется, представляет собой контролируемую термообработку для подготовки перлитной структуры, подходящей для последующего волочения. Холодное волочение уменьшает диаметр проволоки и повышает прочность материала за счёт наклёпа и изменений его микроструктуры. Итоговые свойства зависят от исходной стали, температурной истории, обжатий при волочении и контроля дефектов.

Повышение прочности за счёт более интенсивного волочения обычно уменьшает оставшийся запас пластической деформации. Однако нет надёжного универсального правила, согласно которому у каждой проволоки более высокого класса пластичность пропорционально ниже. Различные производственные процессы, диаметры проволоки и качество микроструктуры могут обеспечивать различные сочетания прочности и способности к деформации.

Именно поэтому одной прочности на растяжение недостаточно для сравнения поставщиков или классов. Удлинение проволоки, испытания на кручение и перегиб могут служить подтверждением способности к деформации и качества обработки, если этого требует применимая спецификация. Результаты следует оценивать с использованием установленных методов испытаний и критериев приемки; значения для проволоки разных размеров или при разных схемах испытаний могут быть напрямую несопоставимы.

Следует также обращать внимание на состояние поверхности. Повреждения от волочения, продольные швы и коррозионные язвы могут концентрировать напряжения и инициировать усталостные трещины. Проволока, соответствующая требованию по прочности на растяжение, всё же может плохо работать при многократных изгибах, если на ней остаются повреждающие дефекты. Качество покрытия и смазка влияют на этот риск, но не заменяют надлежащее изготовление проволоки.

Почему более прочная проволока не гарантирует более долгий срок службы каната

Пластичность, гибкость каната и сопротивление усталости при изгибе связаны между собой, но это разные характеристики. Пластичность описывает способность материала деформироваться без разрушения. Гибкость каната в значительной степени зависит от его конструкции и перемещения проволок и прядей. Сопротивление усталости при изгибе характеризует накопление повреждений при многократных циклах изгиба.

Канат может казаться гибким благодаря большому количеству относительно тонких проволок, даже если их способность к пластической деформации ограничена. И наоборот, канат с меньшим количеством более толстых наружных проволок может быть менее гибким, но обеспечивать полезную стойкость к поверхностному износу в подходящих условиях эксплуатации. Простое описание любого из этих канатов как «более пластичного» скрывает инженерные различия.

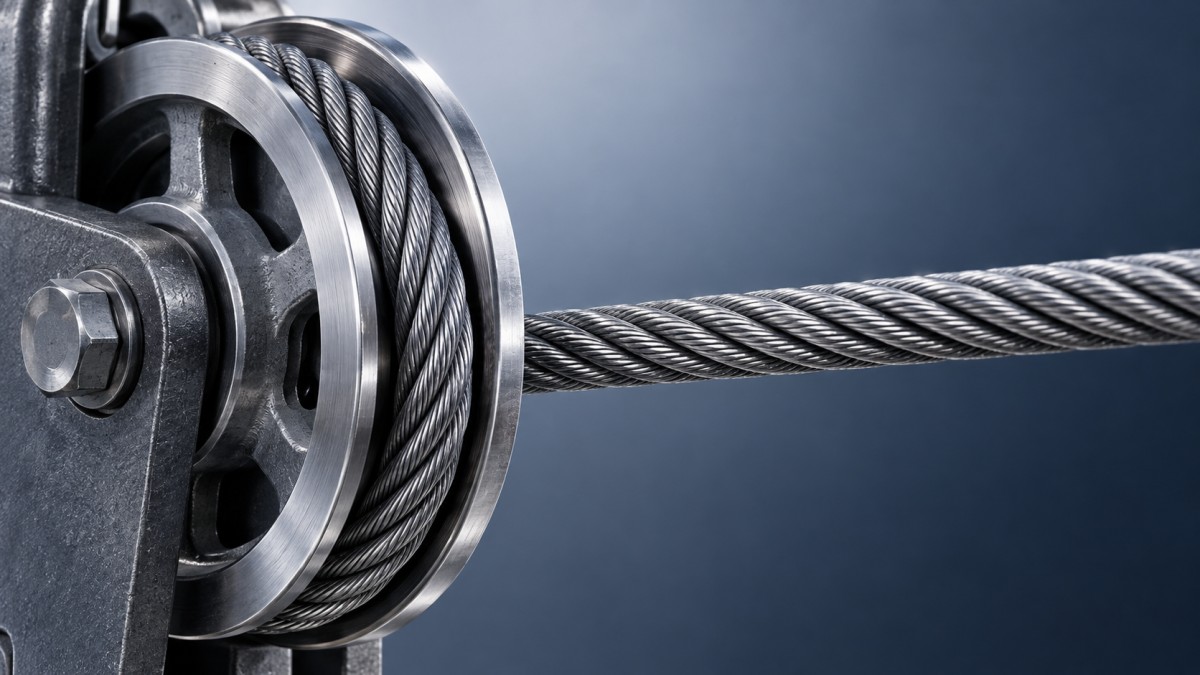

Когда канат проходит через шкив, отдельные проволоки изгибаются, а сам канат одновременно испытывает осевое натяжение, контактное давление и внутренние перемещения. Соотношение диаметра шкива и диаметра каната — отношение D/d — влияет на степень изгиба. На усталостные характеристики также влияют состояние ручья шкива, соосность, рабочая нагрузка, смазка и количество циклов изгиба.

Более высокий класс может позволить использовать канат меньшего диаметра для выполнения требования по разрывному усилию. При уменьшении диаметра меняются условия оценки: могут измениться размеры проволок, условия контакта, совместимость с ручьём и сопротивление смятию. Любое предлагаемое уменьшение диаметра следует проверять на соответствие требованиям изготовителя оборудования и выбранной спецификации на канат.

Обозначения конструкции также требуют внимательного прочтения. Маркировка, например 6×19 и 6×37, может указывать на класс конструкции, а не полностью описывать расположение каждой проволоки. Точная конструкция определяет размер наружных проволок и геометрию контакта. Большее количество тонких проволок может повысить гибкость при изгибе, тогда как более толстые наружные проволоки обеспечивают иной баланс износостойкости и эксплуатационных характеристик при изгибе.

Выбор сердечника добавляет ещё одну переменную. Металлический сердечник может обеспечивать более высокую структурную поддержку при смятии, а сердечник из волокна меняет опорные свойства, гибкость и поведение смазки. Сам по себе ни один из этих типов сердечника не определяет усталостный ресурс. Сравнивать следует конструкции канатов целиком с учётом ожидаемых условий эксплуатации.

Для ходового каната крана решающим фактором может стать сопротивление усталости при изгибе из-за частого прохождения через шкивы. Для грузового стропа большее значение могут иметь изгиб вокруг точек крепления, локальные повреждения, целостность концевых соединений и распределение нагрузки. При эксплуатации в порту или морской среде коррозия становится дополнительной причиной потери прочности и зарождения трещин. Оцинковка помогает защитить сталь, но не отменяет необходимость осмотров и надлежащего обслуживания.

Превратите сравнение классов в спецификацию для приемки

Полезная оценка начинается с определения механизма отказа, с которым изделие с наибольшей вероятностью столкнётся в конкретных условиях эксплуатации. Если текущий канат имеет достаточный срок службы, но не обеспечивает требуемый запас по разрывному усилию, более высокий класс может решить эту проблему. Если замена обусловлена обрывами проволок около шкивов, смятием на барабанах или коррозией, одно лишь повышение класса не устранит основную причину.

Перед утверждением изменения класса установите единые критерии сравнения:

• Полная идентификация каната: номинальный диаметр, точная конструкция, сердечник, свивка, тип покрытия, смазка, класс и применимый стандарт на продукцию.
• Подтверждение прочности: установленное минимальное разрывное усилие и документация по осмотру или испытаниям, требуемая для поставляемого каната.
• Подтверждение качества проволоки: соответствующие результаты испытаний на растяжение, кручение, перегиб и качества покрытия, оцененные по применимой спецификации.
• Совместимость с условиями эксплуатации: шкивы, ручьи, барабаны, спектр нагрузок, частота изгибов, воздействие коррозии и ограничения оборудования.
• Требования к сборке: тип концевого соединения, номинальные характеристики фитингов, предельная рабочая нагрузка, углы нагрузки и прослеживаемость, если канат является частью стропа.

Стандарты должны соответствовать оцениваемому изделию. ISO 2408 и соответствующие части EN 12385 устанавливают требования к стальным канатам; EN 13414 распространяется на стальные канатные стропы. В спецификации необходимо указать применимую часть стандарта и его редакцию. Соответствие стандарту на канаты само по себе не подтверждает соответствие готовой сборки стропа.

Двухветвевой строп, такой как Оцинкованный высокопрочный стальной канатный строп с обжатыми петлями и предохранительным крюком, двухветвевой, наглядно показывает это различие. Класс каната необходимо рассматривать вместе с обжатыми концевыми соединениями, крюками, соединительным звеном и допустимыми углами строповки. Чем дальше ветви отклоняются от вертикали, тем выше их натяжение при той же удерживаемой нагрузке. Неравномерное распределение нагрузки может дополнительно ограничить допустимую нагрузку сборки, поэтому её номинальные характеристики нельзя вывести из прочности проволоки на растяжение.

Широкие формулировки о сертификации также требуют контекста. Ссылка на проверку третьей стороной, сертификат системы менеджмента и декларация, относящаяся к готовой грузоподъёмной сборке, служат разным целям. Запрашивайте документацию, в которой указано поставляемое изделие и требования, соответствие которым она подтверждает.

Решение о классе наиболее обоснованно, когда спецификация приемки связывает свойства материала с фактическими условиями эксплуатации. Утверждайте более высокий класс, если подтверждённое увеличение разрывного усилия устраняет ограничение конкретного применения, а канат или сборка в целом остаются подходящими. Если срок эксплуатации определяется повреждениями от изгиба или коррозией, до расчёта на его увеличение в результате смены класса запросите подтверждения, учитывающие эти механизмы.
