Гибкий канат из нержавеющей стали, предназначенный для многократного изгиба, следует выбирать с учетом конструкции, геометрии изгиба и рабочего натяжения. Канат, соответствующий требованию по минимальному разрывному усилию, все равно может подвергаться обрыву проволок при циклическом движении, если отдельные проволоки слишком толстые для данного изгиба, пряди не могут свободно перемещаться или опорные канавки создают чрезмерное контактное давление. Статическая прочность определяет грузоподъемность, но не срок службы при усталости от изгиба.

Термин «проволока» также требует уточнения. Сплошная проволока из нержавеющей стали, одна прядь и многопрядный стальной канат ведут себя по-разному при одинаковом общем диаметре. При движении по блокам или через изогнутые направляющие обозначение конструкции и чертеж поперечного сечения информативнее, чем описание вроде «гибкий кабель».

Диаметр отдельной проволоки влияет на характер изгиба

При изгибе проволоки ее наружная поверхность растягивается, а внутренняя — сжимается. При изгибе простой проволоки с заданным радиусом по осевой линии деформация поверхности увеличивается с ростом диаметра проволоки. Поэтому разделение металлического поперечного сечения каната между более тонкими проволоками снижает деформацию при изгибе каждой проволоки, если конструкция позволяет им перемещаться относительно друг друга.

Это объясняет, почему канаты одинакового номинального диаметра могут заметно различаться при работе. Конструкция с меньшим количеством более толстых проволок сильнее сопротивляется изгибу. Конструкция с большим количеством более тонких проволок обычно изгибается легче, хотя на результат также влияют геометрия свивки, поддержка сердечника и трение.

Использование тонких проволок связано с компромиссом. В каждой проволоке, подверженной внешнему воздействию, меньше материала, способного противостоять абразивному износу, а повреждение поверхности становится значительным относительно ее диаметра. Канат, работающий на гладком блоке правильного размера, сталкивается с иной проблемой, чем канат, протягиваемый по шероховатой направляющей. Повышенная гибкость сама по себе не устраняет абразивный контакт.

Это сравнение предполагает в целом сопоставимые материал, диаметр и качество изготовления. Обозначение конструкции описывает схему укладки, но не устанавливает универсальный показатель усталостной долговечности.

Перемещение прядей и поддержка сердечника влияют на усталостную долговечность

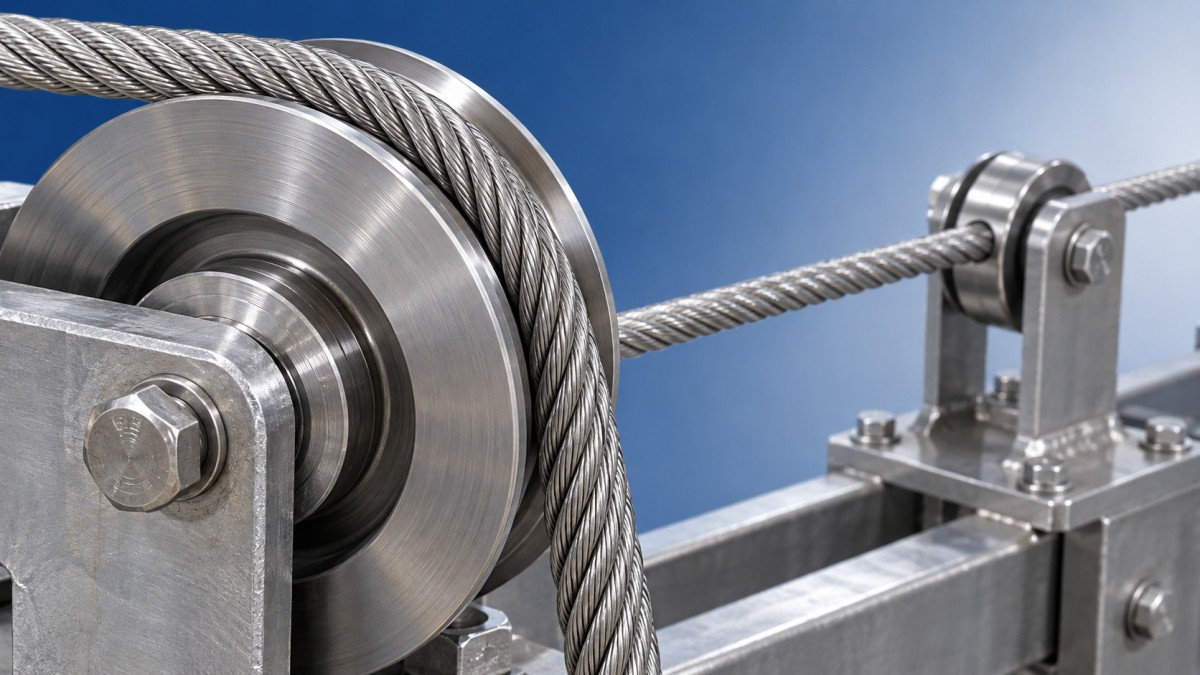

При огибании блокa проволоки и пряди каната должны приспосабливаться к разной длине траектории по разные стороны изгиба. Контролируемое внутреннее перемещение позволяет это сделать. Трение в местах контакта проволок препятствует перемещению и вызывает локальные напряжения, а повторяющиеся небольшие перемещения могут приводить к фреттинг-износу. На это взаимодействие влияют смазка, геометрия контакта и качество свивки.

Сердечник из органического материала обеспечивает податливую опору и при соответствующей конструкции может удерживать смазку. Однако при значительном радиальном давлении сжатие сердечника меняет опору прядей и форму каната. Стальной сердечник обеспечивает более жесткую опору и увеличивает металлическое сечение, но также изменяет жесткость и условия внутреннего контакта. Ни один тип сердечника не гарантирует более высокую долговечность при изгибе при любых нагрузках и схемах расположения блоков.

Длина и направление свивки имеют значение, поскольку влияют на ориентацию проволок, взаимодействие прядей и реакцию на кручение. Канат, закрепленный от вращения, ведет себя иначе, чем канат, которому разрешено вращаться под натяжением. Поэтому вертлюги, концевые крепления и система направления каната в оборудовании следует учитывать при оценке конструкции, а не рассматривать как не связанные с ней принадлежности.

При сравнении гибких конструкций также важно различать материалы. ИзделиеОцинкованный стальной канат 6x12+7FC диаметром 3–12 мм для сельскохозяйственных работ, обвязки, буксировки и легких нагрузок описано как канат из углеродистой стали с сердечником из органического материала. Его конструкция и диапазон диаметров дают точки сравнения, однако оцинкованный материал не позволяет судить о коррозионном поведении нержавеющей стали или характеристиках при многократном изгибе. Прежде чем делать выводы на основании обозначения модели, проверьте расположение элементов в поперечном сечении и данные для конкретного режима работы.

Диаметр изгиба следует оценивать при рабочем натяжении

ОтношениеD/d сопоставляет диаметр по делительной окружности блока D с номинальным диаметром каната d. Увеличение этого отношения снижает степень изгиба каната. При неизменном диаметре блока увеличение диаметра каната уменьшает D/d; поэтому замена каната на более толстый ради повышения разрывного усилия может ухудшить условия изгиба.

Единого значения D/d, подходящего для всех канатов из нержавеющей стали, не существует. Требуемое значение необходимо определять по применимым требованиям к оборудованию и рекомендациям для конкретной конструкции. Минимальное значение, предусмотренное для эпизодических изгибов, не следует автоматически применять для непрерывных циклов. Важно также, какой именно диаметр имеется в виду: наружный диаметр блока и диаметр по делительной окружности не взаимозаменяемы.

Рабочее натяжение влияет на усталостные нагрузки. Оно повышает растягивающие напряжения в проволоках и увеличивает давление между канатом и блоком. Поэтому сравнение гибкости вручную без натяжения не позволяет прогнозировать работу нагруженного механизма. Разрывное усилие, рабочее натяжение и геометрия изгиба должны рассматриваться в совокупности.

Изгиб в противоположных направлениях требует отдельного внимания. Канат, проходящий по S-образной траектории, последовательно изгибается в противоположных направлениях на соседних блоках, что создает иной цикл деформации, чем изгиб в одном направлении. Короткие возвратно-поступательные ходы также имеют свою особенность: один и тот же ограниченный участок каната многократно проходит через зону изгиба, и повреждения концентрируются на небольшом участке даже при умеренном общем перемещении.

Повреждение в местах контакта можно ошибочно принять за проблему конструкции

Узкая канавка блока может пережимать канат, а слишком широкая или изношенная канавка — не обеспечивать достаточной опоры. И то и другое меняет контактное давление и способствует деформации. Поэтому наряду с конструкцией каната необходимо проверять профиль канавки, состояние поверхности, соосность блока и свободу вращения подшипника. Заклинивший блок вызывает абразивное скольжение в системе, рассчитанной на качение.

Расположение оборванных проволок дает полезные сведения, хотя само по себе редко позволяет точно установить причину. Повреждения, сосредоточенные на выступающей поверхности каната, указывают на необходимость проверки внешнего контакта и износа. Обрывы вблизи впадин между прядями требуют проверки внутренних контактов и фреттинг-износа. Сплющивание, полировка поверхности, коррозионные язвы и распределение обрывов помогают различать механизмы повреждения, которые в противном случае выглядят схоже.

Нержавеющая сталь по-прежнему подвержена локальной коррозии в неподходящих условиях. Отложения хлоридов, удерживаемая влага и щели между проволоками могут повреждать поверхности, на которых зарождаются усталостные трещины. Поэтому марка сплава и условия воздействия окружающей среды влияют на оценку конструкции. Коррозионная стойкость не отменяет необходимости в совместимой смазке, если она требуется конструкцией каната и оборудованием.

Повреждения при монтаже сохраняются и в процессе эксплуатации. Заломы, принудительный изгиб при разматывании и пережатие в зажимах вызывают локальные деформации, которые обычное движение надежно не устранит. Вблизи концевого крепления многократный изгиб может концентрироваться на переходе между зафиксированным участком каната и его свободной частью. Этот переход необходимо оценивать, даже если основные блоки обеспечивают большой диаметр изгиба.

В спецификации следует указывать данные, соответствующие режиму изгиба

Полезная спецификация указывает марку нержавеющей стали, номинальный диаметр и допуск, точную конструкцию, тип сердечника, свивку, состояние смазки и минимальное разрывное усилие. Также в ней определяются рабочее натяжение, наименьший диаметр изгиба, направление движения, ход, частота циклов, условия окружающей среды и схема концевых креплений. В совокупности эти данные описывают условия, которым должен соответствовать предлагаемый канат.

Соответствие стандарту следует рассматривать в рамках его области применения. Стандарт на стальные канаты может устанавливать требования к размерам, материалам или разрывному усилию, не определяя срок службы в конкретном механизме. Необходимо проверить применимую редакцию стандарта и охватываемую им продукцию; стандарты, указанные для оцинкованного изделия, нельзя автоматически считать подтверждением характеристик аналога из нержавеющей стали.

Результаты испытаний на усталость полезны, если приведены условия проведения испытаний. К важным параметрам относятся геометрия блока, приложенное натяжение, смазка, последовательность изгибов и критерий отказа. Показатель «число циклов до отказа» имеет ограниченную сравнительную ценность, если в одном испытании его фиксируют при первом обрыве проволоки, а в другом — только при полном разрыве каната.

Если репрезентативные данные отсутствуют, испытание в реальных условиях должно воспроизводить фактическую траекторию каната и нагрузку, включая изгибы в противоположных направлениях и переходы у концевых креплений. До начала испытания следует установить интервалы осмотра и критерии выбраковки на основании применимых требований к оборудованию и рекомендаций по эксплуатации каната. Фиксация места первого появления повреждений поможет определить, следует ли изменить конструкцию, увеличить диаметр изгиба, улучшить контактные поверхности или скорректировать траекторию каната.
