Основные точки проверки такелажной оснастки перед каждым подъемом

Перед каждым подъемом разговор на объекте обычно начинается с груза, однако решение, позволяющее избежать проблем, часто принимается гораздо раньше — у такелажного стола или рядом с крюком. Такелажная оснастка обычно выходит из строя не потому, что кто-то проигнорировал очевидный дефект. Гораздо чаще причиной становится погнутый фиксатор, который все еще закрывается, штифт серьги, замененный во время предыдущей смены, соединитель с поврежденной резьбой или соединение стропа, которое выглядит исправным до тех пор, пока не возникает боковая нагрузка. Именно поэтому предподъемная проверка должна быть конкретной. Общей бдительности недостаточно.

Для специалистов по контролю качества и менеджеров по безопасности важен не вопрос о том, проверялась ли такелажная оснастка ранее, а вопрос о том, проверяется ли она с учетом фактических условий подъема в данной смене: траектории нагрузки, угла стропа, воздействия окружающей среды, зазоров, вероятности ударной нагрузки и совместимости соединений. Подъем на складе в сухих помещениях оценивается не так, как перегрузка на побережье рядом с морскими брызгами или строительный подъем, при котором оснастку в течение дня волокут по бетону и многократно перенастраивают.

Что следует проверить в первую очередь

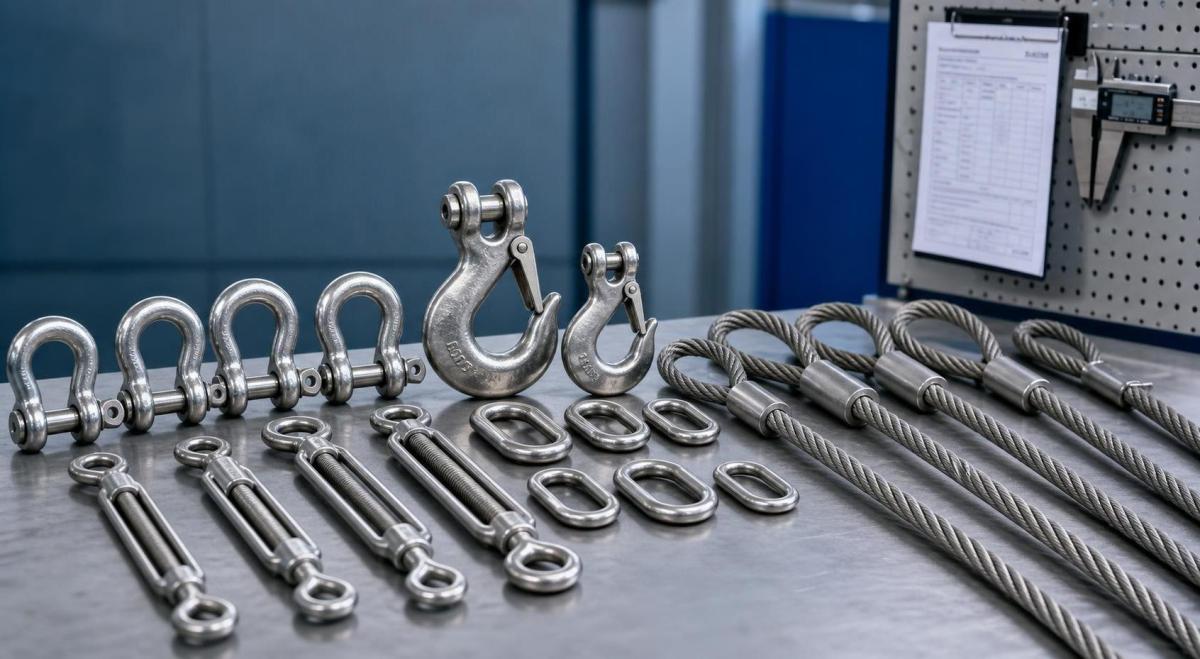

Первичная проверка всегда проводится визуально, но она должна быть организованной. Перед всем остальным серьги, крюки, звенья, рым-болты, талрепы, соединительные элементы цепей и оконцевания стальных канатов необходимо проверить по пяти параметрам: деформация, износ, трещины, коррозия и прослеживаемость. Если оснастка утратила первоначальную геометрию, план подъема уже изменился — признает это бригада или нет.

Деформация обычно является наиболее очевидной причиной для браковки. Раскрывшееся зевье крюка, серьга, дуга которой больше не соответствует первоначальной кривизне, или проушина со следами скручивания указывают на то, что оснастка подвергалась нагрузке не в предусмотренном направлении. На объекте такие дефекты иногда игнорируют, поскольку деталь по-прежнему подходит. Это неверный критерий. Совместимость деталей не доказывает их грузоподъемность.

Износ требует более тщательного осмотра опорных поверхностей и зон контакта со штифтами. Проблема заключается не в косметических потертостях, а в уменьшении сечения. В оснастке многократного использования износ часто концентрируется в местах, где перемещается петля стропа, где штифт вращается под нагрузкой или где звено цепи опирается на слишком узкую соединительную точку. Если металл изнашивается неравномерно, одновременно с прочностью меняется и геометрия соединения.

Трещины требуют особого внимания, поскольку могут оставаться небольшими до возникновения следующего динамического воздействия. Особого контроля требуют участки вокруг резьбы, переходы сварных швов, если они имеются, седловины крюков и заплечики штифтов. Если проверка ограничивается быстрым осмотром с одной стороны, небольшие поверхностные дефекты легко не заметить, особенно когда их скрывают смазка, краска или следы ржавчины.

Как условия эксплуатации влияют на оценку

Один и тот же элемент такелажной оснастки может быть приемлемым в одной среде и сомнительным в другой. Коррозия — наиболее наглядный пример. В портах, на верфях, при строительстве на побережье и в других зонах воздействия солей легкая поверхностная коррозия — это не просто вопрос технического обслуживания. Она может скрывать точечную коррозию, блокировать подвижные детали и делать маркировку нечитаемой. Если обозначения класса, размера или рабочей нагрузки больше невозможно прочитать, становится трудно правильно контролировать оснастку в составе смешанного инвентаря.

В горнодобывающей промышленности и тяжелом строительстве возникает другая проблема. Грязь, абразивная пыль и ударные нагрузки обычно повреждают резьбу, удерживающие детали и пружины фиксаторов. В таких условиях крюк, который надежно закрывается в чистой мастерской, после нескольких смен в абразивной среде может работать иначе. Проверять нужно не просто наличие фиксатора. Необходимо убедиться, что он полностью закрывается, правильно выровнен и не был погнут при боковом контакте.

Прецизионные применения внутри помещений, включая лифты, тяговые системы и некоторые узлы машин, обычно предъявляют более строгие требования к размерам, даже если нагрузки меньше. В таких условиях персонал обращает меньше внимания на очевидные следы неправильной эксплуатации и больше — на стабильность характеристик, низкую склонность к кручению, коррозионную стойкость и чистоту поверхности. Поэтому при повышенной влажности, воздействии воды при мойке или необходимости прокладки в ограниченном пространстве часто рассматриваются узлы из нержавеющей стали, поскольку обслуживание обычной углеродистой стали становится менее предсказуемым. В условиях тяговых работ в ограниченном пространстве компактная конструкция каната, например трос из нержавеющей стали 1x19, 0.4–5.0 мм, для тягового привода, оценивается не только по прочности, но и по жесткости, стабильности диаметра и совместимости со шкивами, направляющими и концевыми соединениями.

Именно совместимость часто становится причиной ошибок при предподъемной проверке

Значительная часть проблем с такелажной оснасткой возникает не из-за повреждения отдельных компонентов. Причиной становится неправильное сочетание исправных компонентов. Штифт серьги может быть исправен, но если петля стропа слишком плотно собирается с одной стороны, штифт больше не нагружается предусмотренным образом. Главное звено может иметь соответствующую расчетную грузоподъемность, но если седло крюка неправильно его поддерживает, возникает точечная нагрузка. Поэтому предподъемная проверка должна включать собранное соединение, а не только отдельные детали, разложенные на полу.

Это особенно важно, когда бригады объединяют канатные, строповые и цепные системы из разных запасов или используют срочные замены. Производители, обладающие комплексными поставками канатов, стропов и цепей, часто лучше подготовлены к поддержке этого этапа, поскольку вопросы совместимости можно решать на уровне всей сборки, а не отдельного изделия. Например, Shandong Faster Technology работает со стальными канатами, прессованными стропами и цепями классов G30, G43, G70, G80 и G100, что полезно, когда проектной команде необходимо проверить весь путь передачи нагрузки, а не рассматривать каждый компонент отдельно.

К резьбовым компонентам следует применять такой же строгий подход. Штифты и талрепы нельзя принимать только потому, что они «захватывают резьбу». Необходимо проверять поврежденные заходы резьбы, неполное зацепление, несовпадение профилей резьбы или признаки того, что для принудительной сборки использовался инструмент. Если соединение приходится с усилием устанавливать на место перед подъемом, это уже свидетельствует о наличии проблемы.

Записи о проверках важны, но не заменяют проверку перед сменой

Официальные записи о периодических проверках важны для соблюдения требований и отслеживания тенденций, особенно при интенсивной ротации оснастки. Они помогают выявлять повторяющиеся виды износа, зоны эксплуатации, подверженные коррозии, и компоненты, которые следует более активно выводить из обращения. Однако такие записи не отвечают на непосредственный вопрос перед подъемом: пригодна ли именно эта оснастка, в именно такой конфигурации, для данного подъема прямо сейчас?

Это различие особенно очевидно на объектах, где оснастку часто перенастраивают. Строительные бригады могут использовать одну и ту же серьгу несколько раз за день для совершенно разных точек подъема. Портовые команды в течение одной смены могут перейти от подъема сбалансированного груза к перемещению несимметричного груза со смещенным центром. Именно предподъемная проверка позволяет обнаружить переход от прямой нагрузки к боковой, от правильного опирания к контакту с кромкой, от сухой эксплуатации к загрязненным контактным поверхностям.

Практический критерий принятия решения

Если проверка такелажной оснастки должна быть полезной, она должна поддерживать четкое решение: оставить в эксплуатации, вывести из эксплуатации или направить на дополнительную оценку. Недопустима распространенная промежуточная ситуация, когда сомнительную оснастку используют еще один раз только потому, что производство ожидает.

В операциях, зависящих от коррозионностойких канатов малого диаметра, например в наружных тяговых устройствах, компонентах лифтов или компактной прокладке в машинных узлах, при проверке также необходимо убедиться, что канат и его концевое крепление по-прежнему соответствуют исходным условиям монтажа. Диапазон диаметров, состояние поверхности, обращение с бухтой или катушкой и соответствие стандарту имеют большее значение, чем ожидают многие покупатели. Изделия, изготовленные по таким стандартам, как GB/T9944-2002 и EN 12385-4, и поставляемые из материалов 201, 304, 316 или нержавеющей стали 316L, обеспечивают более четкую основу для выбора, но все равно требуют оценки в реальных условиях эксплуатации. Канат, подходящий для медицинского устройства или элемента крепления стеклянного фасада, не становится автоматически правильным решением для подъемной точки, подверженной ударным нагрузкам, только потому, что он изготовлен из нержавеющей стали. То же относится к тросу из нержавеющей стали 1x19, 0.4–5.0 мм, для тягового привода: его высокая жесткость, низкая склонность к кручению и компактная конструкция являются преимуществами при соответствующих условиях тяги и опоры, но безопасность по-прежнему определяется окружающей оснасткой и направлением нагрузки.

Наиболее надежные предподъемные проверки не обязательно самые длинные. Это проверки, сосредоточенные на реальных точках отказа: изменениях геометрии, несовместимости соединений, скрытых повреждениях и условиях эксплуатации, которые незаметно изменились с момента предыдущей работы. Когда бригады учатся проверять такелажную оснастку именно в таком порядке, меньше дефектов остается без внимания и меньше подъемов зависит от догадок.
