Канат 6x12 FC нельзя надежно оценить только по его диаметру и одному значению разрывного усилия. Обозначение описывает конструкцию, но не позволяет полностью определить количество волокна, площадь поперечного сечения стальных проволок или пригодность каната для подъема грузов. Канаты, продаваемые под похожими описаниями, могут иметь разную внутреннюю структуру и разные показатели прочности.

При технической оценке сначала необходимо определить, соответствует ли документированная конструкция условиям эксплуатации. Затем следует проверить, относится ли указанное разрывное усилие именно к этому канату и можно ли использовать его для расчета требуемой рабочей нагрузки. Волокно может повышать гибкость и удерживать смазку, но оно также влияет на поддержку прядей, стабильность размеров и сопротивление смятию.

Что показывает обозначение «6x12 FC» — и чего оно не раскрывает

Обозначение 6x12 указывает на шесть прядей по двенадцать стальных проволок в каждой; FC означает сердечник из волокна. Важно учитывать, что краткое коммерческое обозначение может не описывать все волоконные элементы внутри каната.

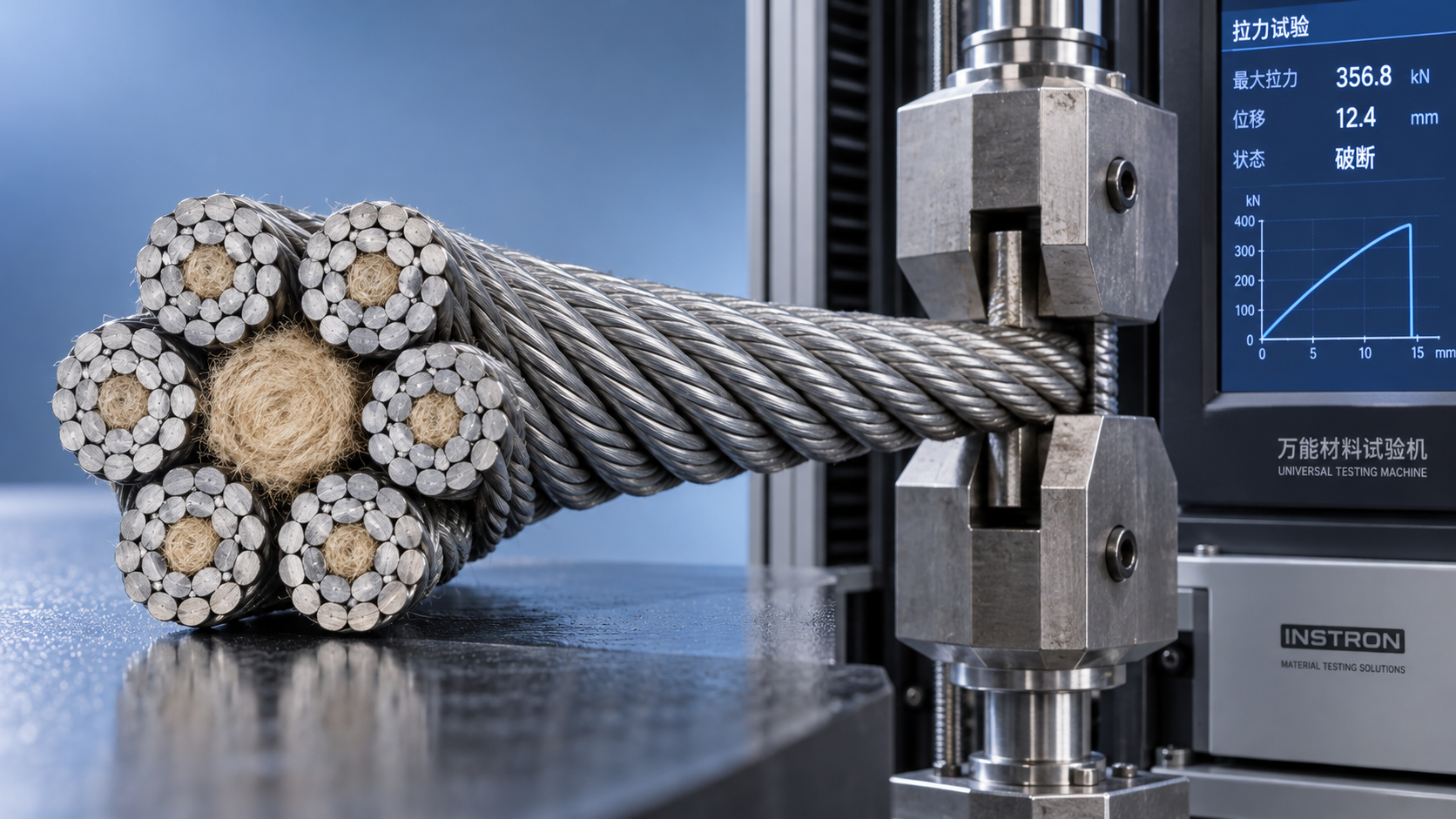

В некоторых конструкциях 6x12 волоконный сердечник расположен внутри каждой пряди, а также имеется центральный сердечник каната. Такие конструкции могут обозначаться более подробно как 6x12 + 7FC, что указывает на наличие в общей сложности семи волоконных сердечников. Поэтому чертеж или подробная спецификация конструкции информативнее, чем предположение, что «FC» относится только к одному центральному сердечнику.

Это различие напрямую влияет на сравнение прочности. Волокно занимает место в пределах номинального диаметра каната, но не вносит такого же несущего вклада, как стальная проволока. Одного подсчета стальных проволок недостаточно для определения площади металлического поперечного сечения: важны также диаметры проволок, геометрия прядей и пространство, занимаемое волокном.

На чертеже поперечного сечения должны быть показаны центральный сердечник каната, волоконные сердечники внутри прядей, если они есть, и расположение стальных проволок. Конструкция также должна соответствовать обозначению в сертификате контроля. Если обозначения на чертеже и в сертификате различаются, устраните это несоответствие до сравнения значений разрывного усилия.

Для «содержания волокна» необходимо определить способ измерения

Под содержанием волокна могут подразумеваться количество и расположение волоконных сердечников, материал сердечника или измеренная доля по массе либо объему. Эти описания не взаимозаменяемы. Процентное значение без указания основы измерения мало полезно для инженерной оценки.

Для большинства решений по выбору важнее расположение сердечников и материал, чем отдельно взятое процентное значение. Натуральные и синтетические волокна различаются по взаимодействию с влагой, температурной стойкости и совместимости со смазками. В спецификации следует указать материал сердечника и соответствующие эксплуатационные ограничения.

Если процентное содержание волокна является договорным требованием, определите способ его измерения и учитывается ли смазка в измеряемой массе. В противном случае два указанных значения могут отражать разные методы измерения, а не различия в конструкции каната.

Влияние волокна на эксплуатационные характеристики

Волоконный сердечник поддерживает окружающие его пряди и может удерживать смазку внутри каната. Благодаря сжимаемости внутренняя геометрия может изменяться при изгибе и нагрузке. Эти свойства могут облегчать обращение с канатом, однако сама по себе гибкость не подтверждает пригодность для многократного перегиба на блоках.

Работа при изгибе также зависит от размера проволок, расположения прядей, диаметра блока, профиля ручья, нагрузки и смазки. Канат, который легко согнуть рукой, все же может не подходить для интенсивной работы в качестве ходового каната. При принятии решения следует руководствоваться спецификацией оборудования и ограничениями по применению, установленными производителем каната.

Особое внимание следует уделять сопротивлению смятию. По сравнению с аналогичной конструкцией со стальным сердечником, канат с волоконным сердечником обычно обеспечивает менее жесткую внутреннюю поддержку. Высокое контактное давление, узкие ручьи или многослойная навивка на барабан могут деформировать канат и сместить пряди. Достаточный показатель разрывного усилия не устраняет эти риски.

Состояние сердечника также влияет на стабильность размеров. Сжатие и уплотнение могут приводить к первоначальному удлинению и изменению диаметра под нагрузкой. Если длина каната влияет на позиционирование или зазоры, отличайте конструкционное удлинение от упругого удлинения стальных проволок.

Удержание смазки не следует считать постоянной защитой. Воздействие воды, неподходящих химикатов, тепла или недостаточное повторное смазывание могут ухудшить состояние сердечника и внутренней смазки. Оцинковка защищает стальные поверхности при соответствующих условиях, но не подтверждает пригодность волокна для эксплуатации во влажной среде и не исключает внутреннюю коррозию.

Как правильно интерпретировать показатель разрывного усилия

Минимальное разрывное усилие — это установленное требование к прочности каната. Это не допустимая рабочая нагрузка. Измеренное разрывное усилие — результат конкретного разрушающего испытания. Разграничение этих значений не позволяет использовать благоприятный результат испытания как необоснованный эксплуатационный предел.

В документации по прочности следует указывать конструкцию каната, номинальный диаметр, класс прочности каната, вид покрытия, применимую спецификацию и минимальное разрывное усилие. Если приводятся результаты испытаний, также следует указывать образец или производственную партию и метод испытания.

При сравнении коммерческих предложений и сертификатов полезно различать следующие показатели:

• Предел прочности проволоки при растяжении: значение напряжения для проволоки, выраженное в таких единицах, как N/mm². Это не усилие, необходимое для разрыва готового каната.
• Класс прочности каната: обозначение, используемое в применимой спецификации на канат. Его следует трактовать согласно определениям этой спецификации.
• Минимальное разрывное усилие: установленное минимальное требование к прочности готового каната, обычно выражаемое в kN.
• Измеренное разрывное усилие: результат испытания образца, сопоставленный с установленным требованием.
• Предельная рабочая нагрузка: допустимая нагрузка для конкретного применения каната или сборки с учетом применимых проектных требований.

Высокий показатель прочности проволоки не может автоматически компенсировать меньшее поперечное сечение стальных элементов. Таблицу разрывных усилий для другой конструкции или типа сердечника также нельзя применять лишь на основании совпадения номинальных диаметров.

Когда полезен расчет

В некоторых спецификациях на канаты минимальное разрывное усилие выражается формулой вида Fmin = K × d² × R / 1000, где Fmin выражено в kN, d — номинальный диаметр в mm, R — применимый класс прочности каната в N/mm², а K — коэффициент, связанный с указанной конструкцией.

Эта формула полезна только тогда, когда применимая спецификация определяет исходные данные и содержит соответствующий коэффициент. Принятое без обоснования значение K может дать правдоподобный результат, не имеющий подтвержденной основы для приобретаемого каната. Для незнакомой конструкции 6x12 запросите соответствующее положение спецификации или документированное обоснование показателя, предоставленное производителем.

ISO 3108 устанавливает порядок определения измеренного разрывного усилия методом испытания на растяжение. ISO 2408 устанавливает требования к стальным канатам, входящим в область ее применения. При ссылке на любой из этих стандартов следует указать его редакцию и применимость к поставляемой конструкции; одного номера стандарта недостаточно, чтобы подтвердить обоснованность конкретного каталожного показателя.

От прочности каната к рабочей нагрузке готовой сборки

Для простого применения на растяжение отправной точкой служит деление минимального разрывного усилия на применимый коэффициент запаса. Окончательная допустимая нагрузка также может зависеть от эффективности концевой заделки, условий изгиба, динамических эффектов и требований к оборудованию. Коэффициент запаса следует брать из нормативных требований для конкретного применения, а не произвольно выбирать из каталога.

Для стропа необходима дополнительная оценка. Его допустимая нагрузка зависит от готовой сборки: каната, втулок или муфт, петель, коушей, крюков, звена и разрешенной схемы нагружения. Одного значения разрывного усилия каната недостаточно для определения грузоподъемности стропа.

Например, в конструкции стропа Двухветвевой канатный строп с опрессовкой, страховочным крюком, оцинкованный, повышенной прочности используются канаты конструкций 6x19, 6x24, 6x37, 19x7 и 7x19, с вариантами со стальным или волоконным сердечником. Эти варианты показывают, почему спецификация сборки должна указывать фактическую конструкцию каната. Их показатели нельзя переносить на канат 6x12 FC.

При нагрузке на две ветви появляется дополнительный фактор. В идеальной симметричной схеме натяжение ветвей увеличивается по мере их отклонения от вертикали. Неравномерное распределение нагрузки может дополнительно увеличить нагрузку на одну ветвь. Поэтому следует руководствоваться документированной рабочей нагрузкой сборки и допустимыми углами, а не оценкой, основанной на удвоенной грузоподъемности одного каната.

Что необходимо определить до технической приемки?

Полный комплект документов для приемки должен связывать три составляющие: фактическую конструкцию, требования к прочности и предполагаемый режим эксплуатации. В нем следует указать:

• Полное обозначение каната и его поперечное сечение, включая волоконные сердечники внутри отдельных прядей.
• Материал сердечника, покрытие проволоки, допуск по диаметру и применимый класс прочности каната.
• Минимальное разрывное усилие и основу его определения — спецификацию или расчет, а также отслеживаемую документацию об испытаниях, если она требуется.
• Эксплуатационные ограничения, относящиеся к изгибу, смятию, температуре, влажности и смазке.
• Детали концевых заделок и допустимую нагрузку на сборку, если канат входит в состав стропа или другого готового изделия.

Если поставщик может указать диаметр и класс прочности, но не может связать их с конкретной конструкцией и минимальным разрывным усилием, спецификация остается неполной. После определения этих характеристик специалист может оценить канат с учетом фактических условий применения: требований к прочности, условий изгиба или воздействия смятия. Именно тогда обозначение «6x12 FC» становится полноценной инженерной спецификацией.
