Стальной канат диаметром 3 mm может подойти для раскосов, воспринимающих небольшие растягивающие усилия, если его подтвержденные прочность и жесткость, концевые соединения и анкеры соответствуют требованиям проекта. По одному только диаметру определить пригодность нельзя. Канат может выдерживать расчетную нагрузку, но при этом чрезмерно удлиняться, вызывая перемещение рамы, либо его концевой элемент может ограничивать несущую способность раньше, чем критической станет прочность самого каната.

Начните с определения усилия, которое должен воспринимать раскос, и допустимого перемещения конструкции. Затем оцените узел в сборе, включая монтажное натяжение, талрепы, точки крепления и условия эксплуатации. Такой подход дает более надежную основу для выбора, чем сравнение номинальных диаметров или заявленной разрывной нагрузки.

Определите назначение раскоса

Стальной канат работает на растяжение и практически не сопротивляется сжатию. В системе перекрестных раскосов при изменении направления нагрузки основное растягивающее усилие может перейти с одной диагонали на другую. Не следует считать, что обе диагонали поровну воспринимают нагрузку, если это не подтверждено расчетом конструкции.

Угол раскоса также влияет на требуемое натяжение. Для простого диагонального раскоса, воспринимающего горизонтальную силу, этому сопротивлению способствует только горизонтальная составляющая натяжения каната. Поэтому чем круче диагональ, тем большее натяжение требуется для сопротивления той же горизонтальной силе. Соединения также воспринимают вертикальную составляющую силы, которую необходимо учитывать при проектировании опор.

Определите условия, которые могут повлиять на выбор:

• Ветер, перемещение оборудования, вибрация или другие силы, действующие на раскрепленную конструкцию.
• Изменение направления нагрузки и вероятность провисания каната.
• Начальное натяжение, необходимое для устранения провисания и ограничения перемещений.
• Максимально допустимое перемещение поддерживаемой рамы или элемента.
• Временные условия монтажа до завершения строительства постоянной конструкции.

Предварительное натяжение удерживает раскос в рабочем состоянии, но одновременно создает нагрузку на канат, концевые элементы и анкеры еще до приложения внешних сил. Увеличение натяжения без расчета может перегрузить соединения или деформировать легкую раму. Его взаимодействие с эксплуатационными нагрузками следует учитывать в расчетной модели конструкции.

Сопоставьте конструкцию и документально подтвержденную прочность

Наименование «стальной канат 3 mm» может относиться к изделиям с различной конструкцией, материалами и покрытиями. Однопрядный канат и гибкий многопрядный стальной трос не являются взаимозаменяемыми, даже если их наружные диаметры совпадают. Конструкция влияет на жесткость, поведение при изгибе, начальную усадку и совместимость с концевыми элементами.

Относительно жесткий канат может подойти для прямого статического раскоса. Гибкий трос может быть удобнее для прокладки или формирования петли, однако его удлинение и требования к соединениям могут отличаться. Точно укажите конструкцию, чтобы поставщик не заменил изделие на любое имеющееся в наличии изделие диаметром 3 mm.

Запросите минимальную разрывную нагрузку для конкретной поставляемой конструкции, марки проволоки и материала, подтвержденную прослеживаемой документацией. Разрывная нагрузка характеризует сопротивление разрушению, но не является допустимой рабочей нагрузкой. Одной лишь прочности проволоки на растяжение также недостаточно, чтобы определить несущую способность готового канатного узла.

Оценивайте несущую способность по методу расчета, применимому к конструкции. Если метод допускаемых нагрузок предусматривает коэффициент запаса, перед определением допустимой нагрузки необходимо учесть снижение прочности каната из-за оконцевания. Если в проекте используются расчетные нагрузки и коэффициенты сопротивления, последовательно применяйте этот метод. Сочетание двух подходов может привести к ошибочным результатам.

Коэффициент эффективности оконцевания показывает, какую часть разрывной прочности каната сохраняет конкретное соединение. Он зависит от сочетания каната и фитинга, подготовки и монтажа. Не применяйте одно общее значение коэффициента эффективности ко всем втулкам, зажимам или концевым элементам. Отдельно проверьте талрепы, пальцы, кронштейны и анкеры: определяющей может оказаться наименьшая из соответствующих несущих способностей.

Проверьте удлинение относительно допустимого перемещения

Прочность и жесткость отвечают на разные вопросы. Прочность определяет, выдержит ли узел приложенную силу. Жесткость определяет, насколько он переместится под ее действием. Длинный раскос малого диаметра может пройти проверку на прочность, но допускать недопустимое перемещение рамы.

Для предварительной оценки в упругой области удлинение каната определяется зависимостьюΔL = FL/(EA), где F — натяжение, L — нагруженная длина, E — эффективный модуль упругости, а A — площадь поперечного сечения металлической части. Используйте согласованные единицы измерения и характеристики, соответствующие конструкции каната. Если считать номинальный наружный диаметр диаметром сплошного стального стержня, оценка площади сечения и жесткости может быть неверной.

Эта зависимость показывает, почему имеет значение длина: при одинаковой силе и осевой жесткости более длинный канат удлиняется сильнее. Однако удлинение каната не приводит к такому же перемещению рамы. На перемещение также влияют геометрия раскоса и податливость соединений.

При монтаже возможны перемещения из-за укладки проволок в рабочее положение, посадки концевых элементов и выбора зазоров в пальцах. Эти эффекты отличаются от обратимого упругого удлинения. Если допустимые перемещения невелики, запросите данные о зависимости нагрузки от удлинения и укажите, требуется ли предварительное растяжение на заводе или контролируемая процедура посадки.

Талреп позволяет регулировать натяжение, но его подтягивание не устраняет упругое удлинение при изменении нагрузки. Если определяющим фактором является перемещение, сравните варианты с канатом большего диаметра, более коротким раскосом, измененным углом раскоса или жестким раскрепляющим элементом. Увеличение предварительного натяжения не всегда является лучшим решением.

Концевые элементы должны соответствовать конкретному канату

Выбирайте систему оконцевания одновременно с канатом. Фитинг с маркировкой для троса диаметром 3 mm может быть рассчитан на другую конструкцию или материал. Совместимость должна учитывать металлический диаметр, расположение проволок, материал фитинга и предполагаемую нагрузку.

Заводские опрессованные концевые элементы обеспечивают компактное соединение, если этот элемент и процесс опрессовки аттестованы для указанного каната. Петли, закрепленные втулками, также могут подойти, если канат допускает требуемый изгиб и система втулок одобрена. Коуш поддерживает петлю и защищает ее опорную поверхность, но сам по себе не подтверждает несущую способность оконцевания.

Не выбирайте зажимы для тонкого троса только потому, что они подходят по размеру. Пригодность зависит от разрешенных производителем конструкций, порядка монтажа, требований к затяжке и опубликованных значений несущей способности. Универсальный зажим может вызвать проскальзывание или местное повреждение проволок, чего не учитывает расчет прочности одного только каната.

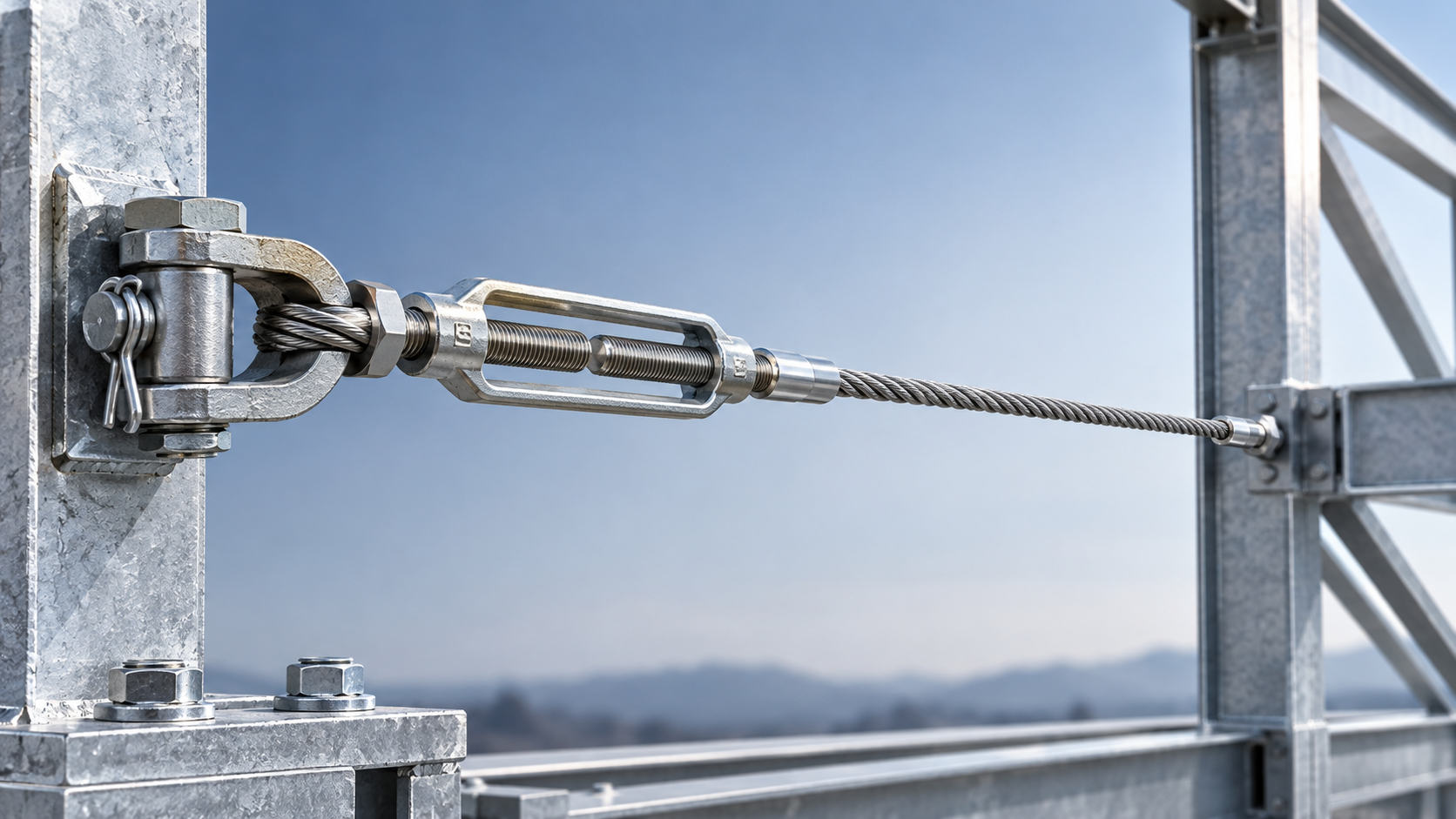

Проследите путь передачи нагрузки через готовое соединение: канат, концевой элемент, палец или скоба, талреп, кронштейн и конструкционный анкер. Пальцы должны иметь подходящие опорные поверхности, а фитинги — выравниваться по направлению нагрузки. Боковая нагрузка, резкие изгибы и упор концевых элементов в края кронштейна могут снизить надежность даже правильно подобранного изделия.

Предусмотрите достаточный ход регулировки с учетом монтажных допусков и посадки соединений, сохраняя при этом необходимую длину зацепления резьбы. Также укажите способ фиксации, подходящий для условий вибрации, и предусмотрите доступную после монтажа точку осмотра.

Условия эксплуатации и монтажа могут повлиять на выбор

Оцинкованные и нержавеющие стальные изделия следует оценивать с учетом влажности, солей, химических веществ, контактирующих металлов и доступности обслуживания. Нержавеющая сталь не всегда подходит для любой коррозионной среды, а защитное покрытие не увеличивает конструкционную несущую способность самого каната.

Для изделий с пластиковым покрытием указывайте и диаметр металлического каната, и общий диаметр с покрытием. Концевые соединения необходимо выполнять согласно требованиям утвержденной системы подготовки: зажим на сжимаемом покрытии может привести к проскальзыванию соединения. Покрытие также может скрывать коррозию или обрывы проволок, поэтому доступность осмотра следует учитывать при выборе.

Не смешивайте подъемные операции при монтаже с постоянным раскреплением. Если оборудование необходимо поднять на место, для этого используют специально разработанные узлы, напримергрузоподъемную цепную стропу 6-22mm с 1, 2, 3 или 4 ветвями, сварной цепью G80 и крюком, которая может иметь одну или несколько ветвей. Выбор зависит от указанной рабочей грузоподъемности, углов строповки, точек крепления и распределения груза. Применение такого изделия для подъема не подтверждает его пригодность в качестве замены расчетному канатному раскосу.

Подготовьте технические требования для закупки

В запросе следует описывать узел в сборе, а не просто просить «канат 3 mm». Укажите:

• Конструкцию каната, металлический диаметр, материал и защиту от коррозии.
• Необходимую документацию по прочности и принятую в проекте основу оценки несущей способности.
• Расчетное натяжение, монтажное предварительное натяжение, длину раскоса и допустимое перемещение.
• Типы концевых элементов, подтвержденные характеристики оконцевания и несущую способность фитингов.
• Точки отсчета готовой длины, допуски и диапазон регулировки.
• Требования к монтажу, осмотру и прослеживаемости.

Компания Shandong Faster Technology Co., Ltd. поставляет одно- и многопрядные стальные канаты с оцинковкой, из нержавеющей стали и с пластиковым покрытием, а также предлагает изготовление прессованных строп по индивидуальным требованиям. Эти возможности позволяют обсуждать варианты материалов и узлов. В запросе следует указать требуемые характеристики раскоса и запросить совместимую, документально подтвержденную комбинацию каната и концевых элементов.

Допускайте вариант с диаметром 3 mm к применению только после успешного прохождения проверок несущей способности и перемещения для полностью смонтированного узла. Если хотя бы одна проверка не пройдена, до оформления заказа измените диаметр, геометрию, систему соединений или тип раскрепления.
